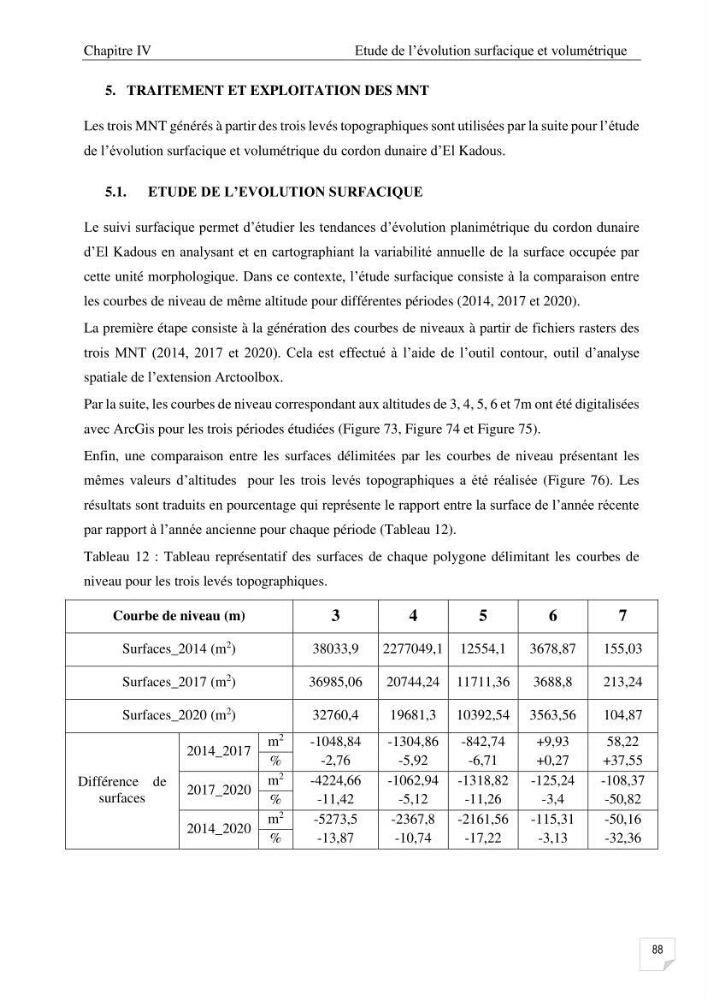

Chapitre IV
Etude de l’évolution surfacique et volumétrique
88
5. TRAITEMENT ET EXPLOITATION DES MNT
Les trois MNT générés à partir des trois levés topographiques sont utilisées par la suite pour l’étude
de l’évolution surfacique et volumétrique du cordon dunaire d’El Kadous.
5.1. ETUDE DE L’EVOLUTION SURFACIQUE
Le suivi surfacique permet d’étudier les tendances d’évolution planimétrique du cordon dunaire
d’El Kadous en analysant et en cartographiant la variabilité annuelle de la surface occupée par
cette unité morphologique. Dans ce contexte, l’étude surfacique consiste à la comparaison entre
les courbes de niveau de même altitude pour différentes périodes (2014, 2017 et 2020).
La première étape consiste à la génération des courbes de niveaux à partir de fichiers rasters des
trois MNT (2014, 2017 et 2020). Cela est effectué à l’aide de l’outil contour, outil d’analyse
spatiale de l’extension Arctoolbox.
Par la suite, les courbes de niveau correspondant aux altitudes de 3, 4, 5, 6 et 7m ont été digitalisées
avec ArcGis pour les trois périodes étudiées (Figure 73, Figure 74 et Figure 75).
Enfin, une comparaison entre les surfaces délimitées par les courbes de niveau présentant les
mêmes valeurs d’altitudes pour les trois levés topographiques a été réalisée (Figure 76). Les
résultats sont traduits en pourcentage qui représente le rapport entre la surface de l’année récente
par rapport à l’année ancienne pour chaque période (Tableau 12).
Tableau 12 : Tableau représentatif des surfaces de chaque polygone délimitant les courbes de
niveau pour les trois levés topographiques.
Courbe de niveau (m)
3
4
5
6
7
Surfaces_2014 (m
2 )
38033,9
2277049,1 12554,1
3678,87
155,03
Surfaces_2017 (m
2 )
36985,06
20744,24 11711,36
3688,8
213,24
Surfaces_2020 (m
2 )
32760,4
19681,3 10392,54 3563,56
104,87
Différence de
surfaces
2014_2017
m
2
-1048,84
-2,76
-1304,86
-5,92
-842,74
-6,71
+9,93
+0,27
58,22
+37,55
%
2017_2020
m
2
-4224,66
-11,42
-1062,94
-5,12
-1318,82
-11,26
-125,24
-3,4
-108,37
-50,82
%
2014_2020
m
2
-5273,5
-13,87
-2367,8
-10,74
-2161,56
-17,22
-115,31
-3,13
-50,16
-32,36
%
