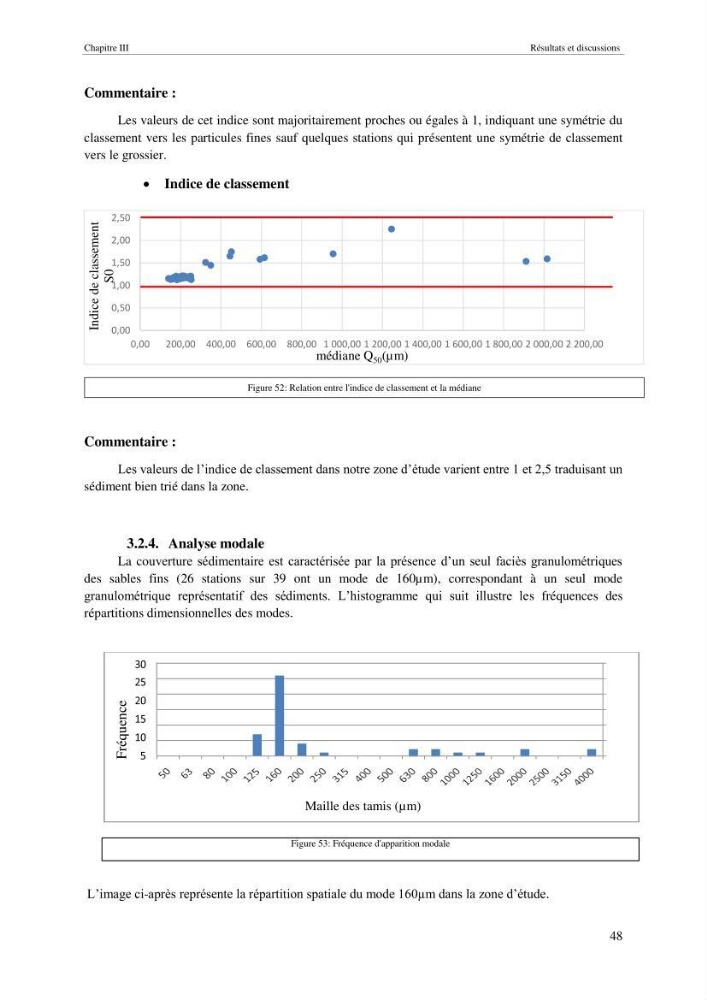

Chapitre III
Résultats et discussions
48
Commentaire :
Les valeurs de cet indice sont majoritairement proches ou égales à 1, indiquant une symétrie du
classement vers les particules fines sauf quelques stations qui présentent une symétrie de classement
vers le grossier.
 Indice de classement
Commentaire :
Les valeurs de l’indice de classement dans notre zone d’étude varient entre 1 et 2,5 traduisant un
sédiment bien trié dans la zone.
3.2.4. Analyse modale
La couverture sédimentaire est caractérisée par la présence d’un seul faciès granulométriques
des sables fins (26 stations sur 39 ont un mode de 160µm), correspondant à un seul mode
granulométrique représentatif des sédiments. L’histogramme qui suit illustre les fréquences des
répartitions dimensionnelles des modes.
L’image ci-après représente la répartition spatiale du mode 160µm dans la zone d’étude.
0,00
0,50
1,00
1,50
2,00
2,50
0,00 200,00 400,00 600,00 800,00 1 000,00 1 200,00 1 400,00 1 600,00 1 800,00 2 000,00 2 200,00
Indice
de
classement
S0
médiane Q 50 (µm)
Maille du tamis
(((µm)
Maille des tamis (µm)
Fréquence d’apparition
Figure 53: Fréquence d'apparition modale
Figure 52: Relation entre l'indice de classement et la médiane
