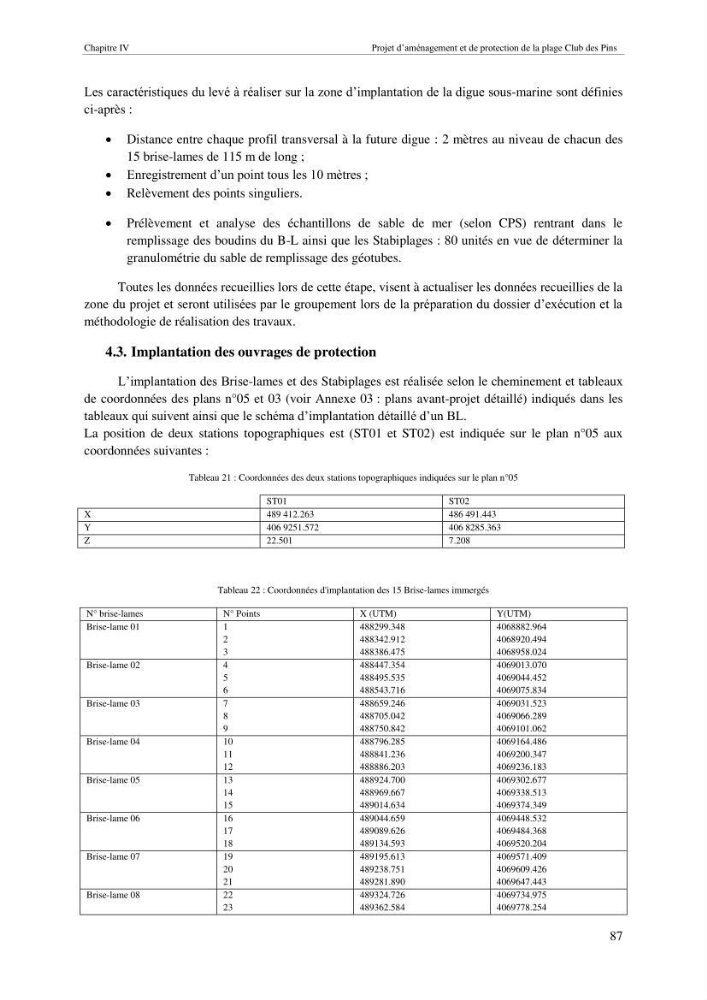

Chapitre IV
Projet d’aménagement et de protection de la plage Club des Pins
87
Les caractéristiques du levé à réaliser sur la zone d’implantation de la digue sous-marine sont définies
ci-après :
Distance entre chaque profil transversal à la future digue : 2 mètres au niveau de chacun des
15 brise-lames de 115 m de long ;
Enregistrement d’un point tous les 10 mètres ;
Relèvement des points singuliers.
Prélèvement et analyse des échantillons de sable de mer (selon CPS) rentrant dans le
remplissage des boudins du B-L ainsi que les Stabiplages : 80 unités en vue de déterminer la
granulométrie du sable de remplissage des géotubes.
Toutes les données recueillies lors de cette étape, visent à actualiser les données recueillies de la
zone du projet et seront utilisées par le groupement lors de la préparation du dossier d’exécution et la
méthodologie de réalisation des travaux.
4.3. Implantation des ouvrages de protection
L’implantation des Brise-lames et des Stabiplages est réalisée selon le cheminement et tableaux
de coordonnées des plans n°05 et 03 (voir Annexe 03 : plans avant-projet détaillé) indiqués dans les
tableaux qui suivent ainsi que le schéma d’implantation détaillé d’un BL.
La position de deux stations topographiques est (ST01 et ST02) est indiquée sur le plan n°05 aux
coordonnées suivantes :
Tableau 21 : Coordonnées des deux stations topographiques indiquées sur le plan n°05
ST01
ST02
X
489 412.263
486 491.443
Y
406 9251.572
406 8285.363
Z
22.501
7.208
Tableau 22 : Coordonnées d'implantation des 15 Brise-lames immergés
N° brise-lames
N° Points
X (UTM)
Y(UTM)
Brise-lame 01
1
2
3
488299.348
488342.912
488386.475
4068882.964
4068920.494
4068958.024
Brise-lame 02
4
5
6
488447.354
488495.535
488543.716
4069013.070
4069044.452
4069075.834
Brise-lame 03
7
8
9
488659.246
488705.042
488750.842
4069031.523
4069066.289
4069101.062
Brise-lame 04
10
11
12
488796.285
488841.236
488886.203
4069164.486
4069200.347
4069236.183
Brise-lame 05
13
14
15
488924.700
488969.667
489014.634
4069302.677
4069338.513
4069374.349
Brise-lame 06
16
17
18
489044.659
489089.626
489134.593
4069448.532
4069484.368
4069520.204
Brise-lame 07
19
20
21
489195.613
489238.751
489281.890
4069571.409
4069609.426
4069647.443
Brise-lame 08
22
23
489324.726
489362.584
4069734.975
4069778.254
