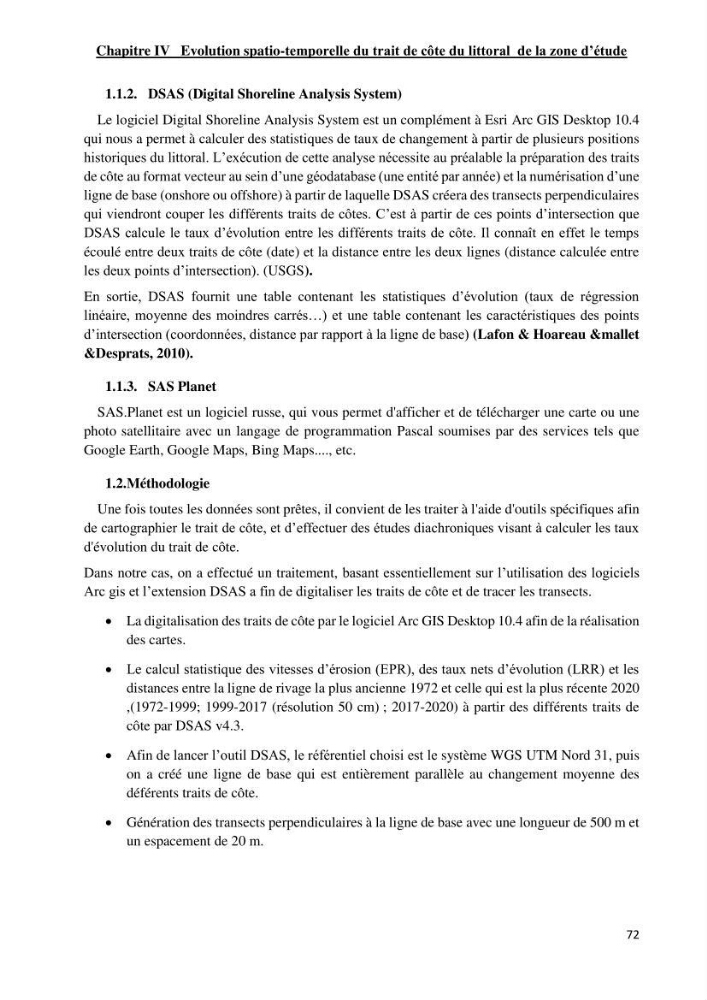

Chapitre IV Evolution spatio-temporelle du trait de côte du littoral de la zone d’étude
72
1.1.2. DSAS (Digital Shoreline Analysis System)
Le logiciel Digital Shoreline Analysis System est un complément à Esri Arc GIS Desktop 10.4
qui nous a permet à calculer des statistiques de taux de changement à partir de plusieurs positions
historiques du littoral. L’exécution de cette analyse nécessite au préalable la préparation des traits
de côte au format vecteur au sein d’une géodatabase (une entité par année) et la numérisation d’une
ligne de base (onshore ou offshore) à partir de laquelle DSAS créera des transects perpendiculaires
qui viendront couper les différents traits de côtes. C’est à partir de ces points d’intersection que
DSAS calcule le taux d’évolution entre les différents traits de côte. Il connaît en effet le temps
écoulé entre deux traits de côte (date) et la distance entre les deux lignes (distance calculée entre
les deux points d’intersection). (USGS).
En sortie, DSAS fournit une table contenant les statistiques d’évolution (taux de régression
linéaire, moyenne des moindres carrés…) et une table contenant les caractéristiques des points
d’intersection (coordonnées, distance par rapport à la ligne de base) (Lafon & Hoareau &mallet
&Desprats, 2010).
1.1.3. SAS Planet
SAS.Planet est un logiciel russe, qui vous permet d'afficher et de télécharger une carte ou une
photo satellitaire avec un langage de programmation Pascal soumises par des services tels que
Google Earth, Google Maps, Bing Maps...., etc.
1.2.Méthodologie
Une fois toutes les données sont prêtes, il convient de les traiter à l'aide d'outils spécifiques afin
de cartographier le trait de côte, et d’effectuer des études diachroniques visant à calculer les taux
d'évolution du trait de côte.
Dans notre cas, on a effectué un traitement, basant essentiellement sur l’utilisation des logiciels
Arc gis et l’extension DSAS a fin de digitaliser les traits de côte et de tracer les transects.
La digitalisation des traits de côte par le logiciel Arc GIS Desktop 10.4 afin de la réalisation
des cartes.
Le calcul statistique des vitesses d’érosion (EPR), des taux nets d’évolution (LRR) et les
distances entre la ligne de rivage la plus ancienne 1972 et celle qui est la plus récente 2020
,(1972-1999; 1999-2017 (résolution 50 cm) ; 2017-2020) à partir des différents traits de
côte par DSAS v4.3.
Afin de lancer l’outil DSAS, le référentiel choisi est le système WGS UTM Nord 31, puis
on a créé une ligne de base qui est entièrement parallèle au changement moyenne des
déférents traits de côte.
Génération des transects perpendiculaires à la ligne de base avec une longueur de 500 m et
un espacement de 20 m.
