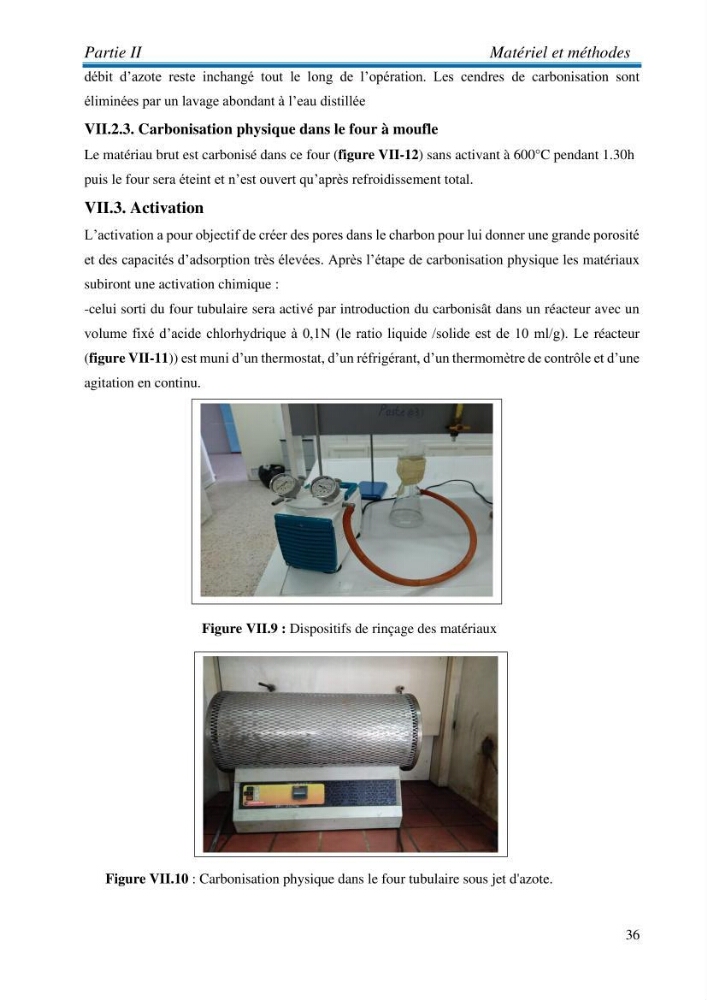

Partie II
Matériel et méthodes
36
débit d’azote reste inchangé tout le long de l’opération. Les cendres de carbonisation sont
éliminées par un lavage abondant à l’eau distillée
VII.2.3. Carbonisation physique dans le four à moufle
Le matériau brut est carbonisé dans ce four (figure VII-12) sans activant à 600°C pendant 1.30h
puis le four sera éteint et n’est ouvert qu’après refroidissement total.
VII.3. Activation
L’activation a pour objectif de créer des pores dans le charbon pour lui donner une grande porosité
et des capacités d’adsorption très élevées. Après l’étape de carbonisation physique les matériaux
subiront une activation chimique :
-celui sorti du four tubulaire sera activé par introduction du carbonisât dans un réacteur avec un
volume fixé d’acide chlorhydrique à 0,1N (le ratio liquide /solide est de 10 ml/g). Le réacteur
(figure VII-11)) est muni d’un thermostat, d’un réfrigérant, d’un thermomètre de contrôle et d’une
agitation en continu.
Figure VII.9 : Dispositifs de rinçage des matériaux
.
Figure VII.10 : Carbonisation physique dans le four tubulaire sous jet d'azote.
