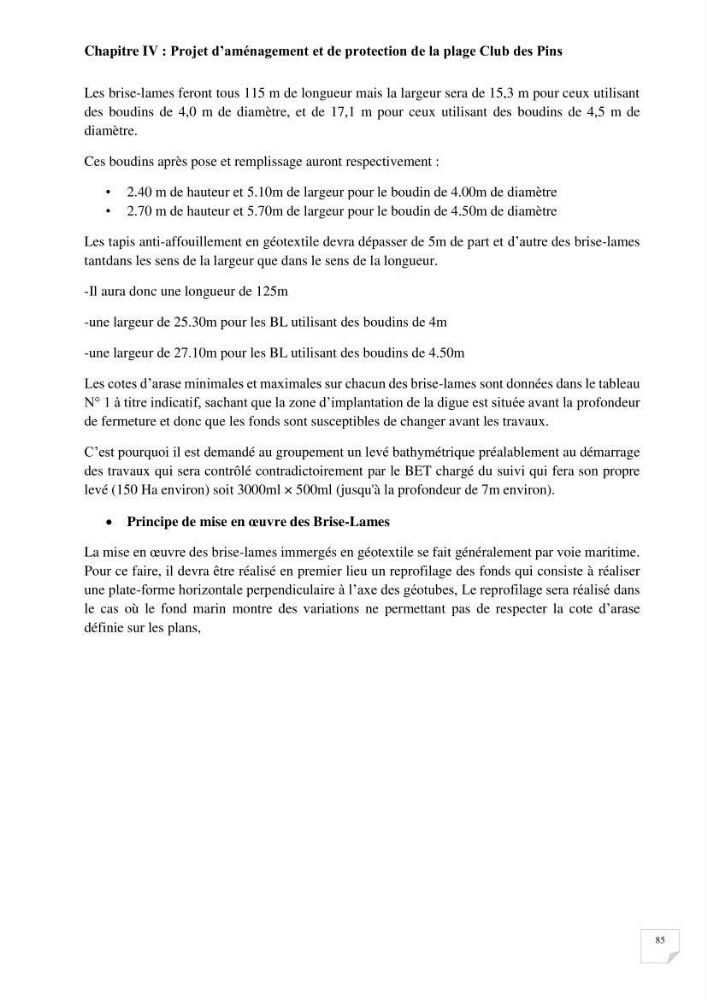

Chapitre IV : Projet d’aménagement et de protection de la plage Club des Pins
85
Les brise-lames feront tous 115 m de longueur mais la largeur sera de 15,3 m pour ceux utilisant
des boudins de 4,0 m de diamètre, et de 17,1 m pour ceux utilisant des boudins de 4,5 m de
diamètre.
Ces boudins après pose et remplissage auront respectivement :
• 2.40 m de hauteur et 5.10m de largeur pour le boudin de 4.00m de diamètre
• 2.70 m de hauteur et 5.70m de largeur pour le boudin de 4.50m de diamètre
Les tapis anti-affouillement en géotextile devra dépasser de 5m de part et d’autre des brise-lames
tant dans les sens de la largeur que dans le sens de la longueur.
-Il aura donc une longueur de 125m
-une largeur de 25.30m pour les BL utilisant des boudins de 4m
-une largeur de 27.10m pour les BL utilisant des boudins de 4.50m
Les cotes d’arase minimales et maximales sur chacun des brise-lames sont données dans le tableau
N° 1 à titre indicatif, sachant que la zone d’implantation de la digue est située avant la profondeur
de fermeture et donc que les fonds sont susceptibles de changer avant les travaux.
C’est pourquoi il est demandé au groupement un levé bathymétrique préalablement au démarrage
des travaux qui sera contrôlé contradictoirement par le BET chargé du suivi qui fera son propre
levé (150 Ha environ) soit 3000ml × 500ml (jusqu'à la profondeur de 7m environ).
Principe de mise en œuvre des Brise-Lames
La mise en œuvre des brise-lames immergés en géotextile se fait généralement par voie maritime.
Pour ce faire, il devra être réalisé en premier lieu un reprofilage des fonds qui consiste à réaliser
une plate-forme horizontale perpendiculaire à l’axe des géotubes, Le reprofilage sera réalisé dans
le cas où le fond marin montre des variations ne permettant pas de respecter la cote d’arase
définie sur les plans,
