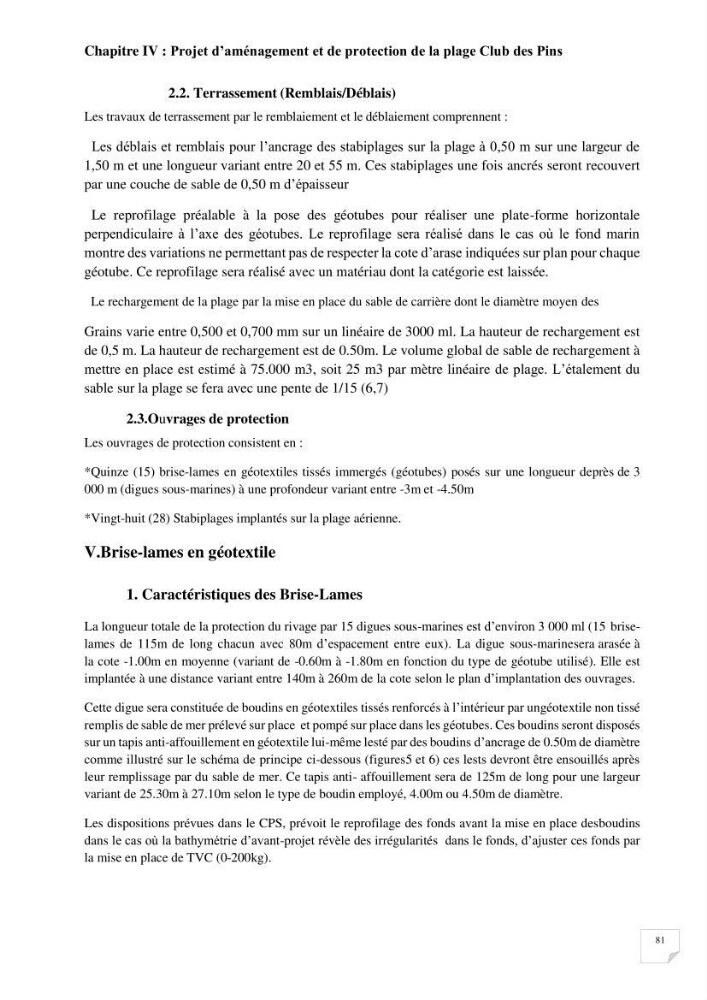

Chapitre IV : Projet d’aménagement et de protection de la plage Club des Pins
81
2.2. Terrassement (Remblais/Déblais)
Les travaux de terrassement par le remblaiement et le déblaiement comprennent :
Les déblais et remblais pour l’ancrage des stabiplages sur la plage à 0,50 m sur une largeur de
1,50 m et une longueur variant entre 20 et 55 m. Ces stabiplages une fois ancrés seront recouvert
par une couche de sable de 0,50 m d’épaisseur
Le reprofilage préalable à la pose des géotubes pour réaliser une plate-forme horizontale
perpendiculaire à l’axe des géotubes. Le reprofilage sera réalisé dans le cas où le fond marin
montre des variations ne permettant pas de respecter la cote d’arase indiquées sur plan pour chaque
géotube. Ce reprofilage sera réalisé avec un matériau dont la catégorie est laissée.
Le rechargement de la plage par la mise en place du sable de carrière dont le diamètre moyen des
Grains varie entre 0,500 et 0,700 mm sur un linéaire de 3000 ml. La hauteur de rechargement est
de 0,5 m. La hauteur de rechargement est de 0.50m. Le volume global de sable de rechargement à
mettre en place est estimé à 75.000 m3, soit 25 m3 par mètre linéaire de plage. L’étalement du
sable sur la plage se fera avec une pente de 1/15 (6,7)
2.3.Ouvrages de protection
Les ouvrages de protection consistent en :
*Quinze (15) brise-lames en géotextiles tissés immergés (géotubes) posés sur une longueur de près de 3
000 m (digues sous-marines) à une profondeur variant entre -3m et -4.50m
*Vingt-huit (28) Stabiplages implantés sur la plage aérienne.
V.Brise-lames en géotextile
1. Caractéristiques des Brise-Lames
La longueur totale de la protection du rivage par 15 digues sous-marines est d’environ 3 000 ml (15 briselames de 115m de long chacun avec 80m d’espacement entre eux). La digue sous-marine sera arasée à
la cote -1.00m en moyenne (variant de -0.60m à -1.80m en fonction du type de géotube utilisé). Elle est
implantée à une distance variant entre 140m à 260m de la cote selon le plan d’implantation des ouvrages.
Cette digue sera constituée de boudins en géotextiles tissés renforcés à l’intérieur par un géotextile non tissé
remplis de sable de mer prélevé sur place et pompé sur place dans les géotubes. Ces boudins seront disposés
sur un tapis anti-affouillement en géotextile lui-même lesté par des boudins d’ancrage de 0.50m de diamètre
comme illustré sur le schéma de principe ci-dessous (figures 5 et 6) ces lests devront être ensouillés après
leur remplissage par du sable de mer. Ce tapis anti- affouillement sera de 125m de long pour une largeur
variant de 25.30m à 27.10m selon le type de boudin employé, 4.00m ou 4.50m de diamètre.
Les dispositions prévues dans le CPS, prévoit le reprofilage des fonds avant la mise en place des boudins
dans le cas où la bathymétrie d’avant-projet révèle des irrégularités dans le fonds, d’ajuster ces fonds par
la mise en place de TVC (0-200kg).
