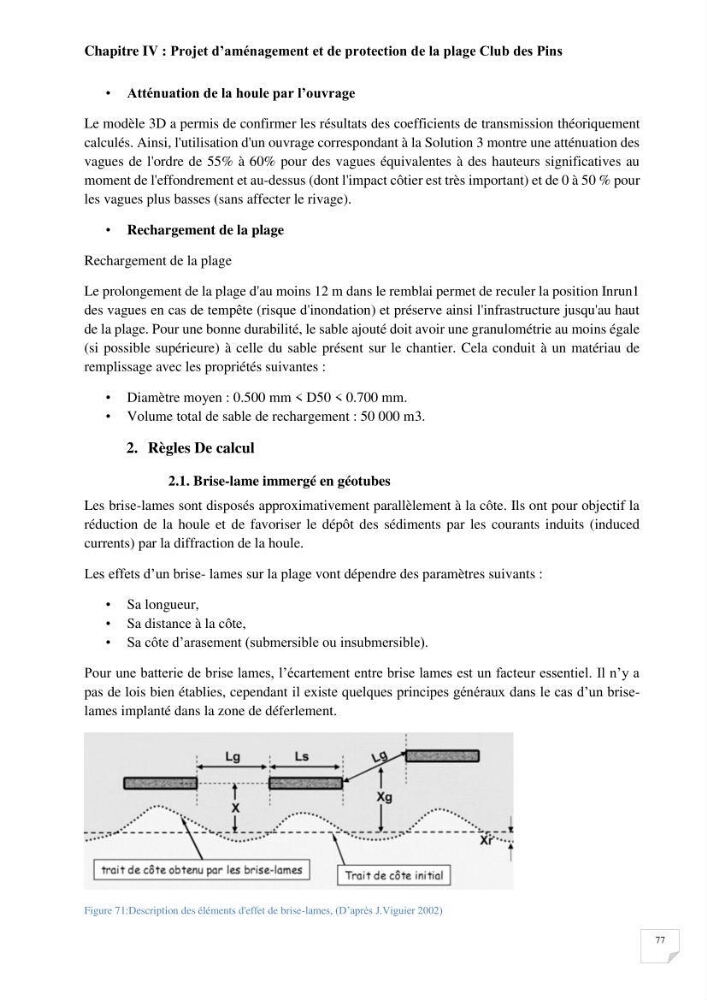

Chapitre IV : Projet d’aménagement et de protection de la plage Club des Pins
77
• Atténuation de la houle par l’ouvrage
Le modèle 3D a permis de confirmer les résultats des coefficients de transmission théoriquement
calculés. Ainsi, l'utilisation d'un ouvrage correspondant à la Solution 3 montre une atténuation des
vagues de l'ordre de 55% à 60% pour des vagues équivalentes à des hauteurs significatives au
moment de l'effondrement et au-dessus (dont l'impact côtier est très important) et de 0 à 50 % pour
les vagues plus basses (sans affecter le rivage).
• Rechargement de la plage
Rechargement de la plage
Le prolongement de la plage d'au moins 12 m dans le remblai permet de reculer la position Inrun1
des vagues en cas de tempête (risque d'inondation) et préserve ainsi l'infrastructure jusqu'au haut
de la plage. Pour une bonne durabilité, le sable ajouté doit avoir une granulométrie au moins égale
(si possible supérieure) à celle du sable présent sur le chantier. Cela conduit à un matériau de
remplissage avec les propriétés suivantes :
• Diamètre moyen : 0.500 mm < D50 < 0.700 mm.
• Volume total de sable de rechargement : 50 000 m3.
2. Règles De calcul
2.1. Brise-lame immergé en géotubes
Les brise-lames sont disposés approximativement parallèlement à la côte. Ils ont pour objectif la
réduction de la houle et de favoriser le dépôt des sédiments par les courants induits (induced
currents) par la diffraction de la houle.
Les effets d’un brise- lames sur la plage vont dépendre des paramètres suivants :
• Sa longueur,
• Sa distance à la côte,
• Sa côte d’arasement (submersible ou insubmersible).
Pour une batterie de brise lames, l’écartement entre brise lames est un facteur essentiel. Il n’y a
pas de lois bien établies, cependant il existe quelques principes généraux dans le cas d’un briselames implanté dans la zone de déferlement.
Figure 71:Description des éléments d'effet de brise-lames, (D’après J.Viguier 2002)
