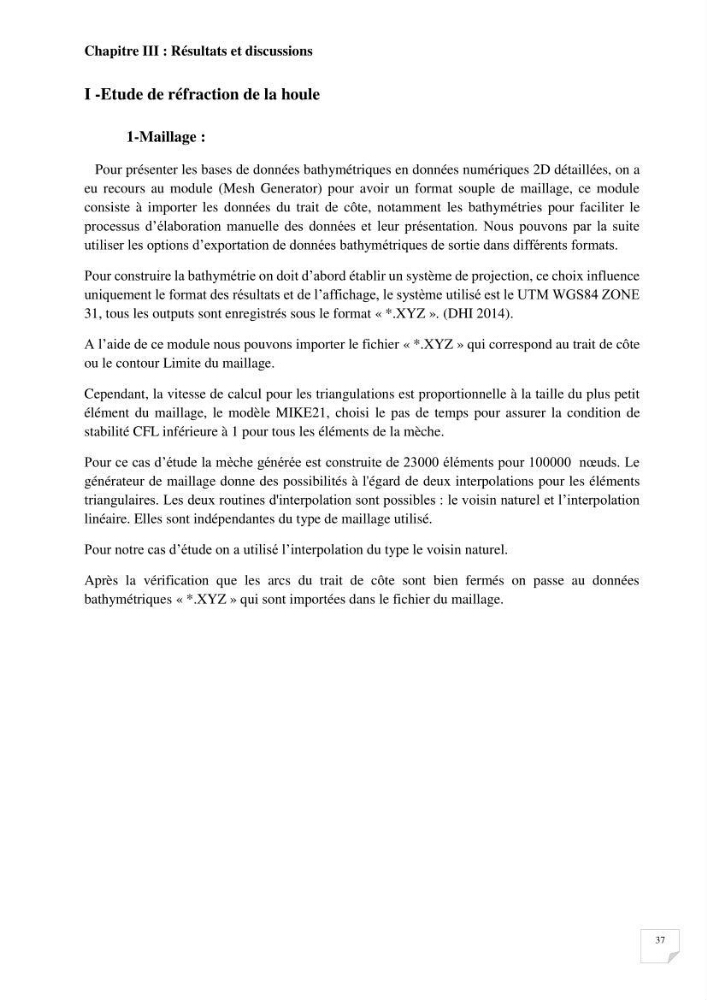

Chapitre III : Résultats et discussions
37
I -Etude de réfraction de la houle
1-Maillage :
Pour présenter les bases de données bathymétriques en données numériques 2D détaillées, on a
eu recours au module (Mesh Generator) pour avoir un format souple de maillage, ce module
consiste à importer les données du trait de côte, notamment les bathymétries pour faciliter le
processus d’élaboration manuelle des données et leur présentation. Nous pouvons par la suite
utiliser les options d’exportation de données bathymétriques de sortie dans différents formats.
Pour construire la bathymétrie on doit d’abord établir un système de projection, ce choix influence
uniquement le format des résultats et de l’affichage, le système utilisé est le UTM WGS84 ZONE
31, tous les outputs sont enregistrés sous le format « *.XYZ ». (DHI 2014).
A l’aide de ce module nous pouvons importer le fichier « *.XYZ » qui correspond au trait de côte
ou le contour Limite du maillage.
Cependant, la vitesse de calcul pour les triangulations est proportionnelle à la taille du plus petit
élément du maillage, le modèle MIKE21, choisi le pas de temps pour assurer la condition de
stabilité CFL inférieure à 1 pour tous les éléments de la mèche.
Pour ce cas d’étude la mèche générée est construite de 23000 éléments pour 100000 nœuds. Le
générateur de maillage donne des possibilités à l'égard de deux interpolations pour les éléments
triangulaires. Les deux routines d'interpolation sont possibles : le voisin naturel et l’interpolation
linéaire. Elles sont indépendantes du type de maillage utilisé.
Pour notre cas d’étude on a utilisé l’interpolation du type le voisin naturel.
Après la vérification que les arcs du trait de côte sont bien fermés on passe au données
bathymétriques « *.XYZ » qui sont importées dans le fichier du maillage.
