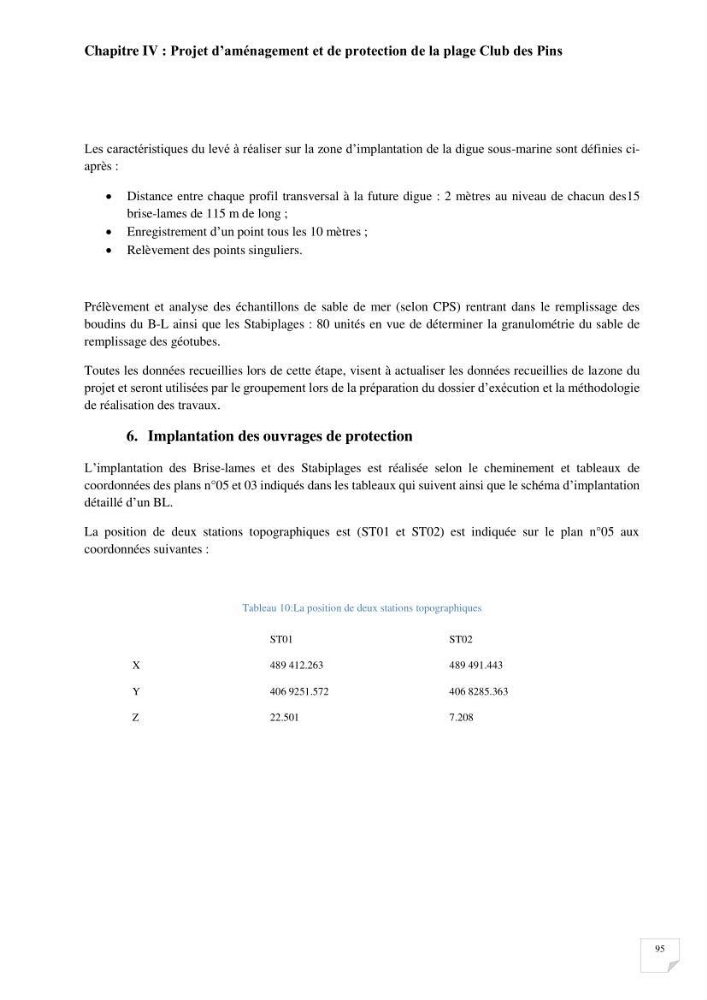

Chapitre IV : Projet d’aménagement et de protection de la plage Club des Pins
95
Les caractéristiques du levé à réaliser sur la zone d’implantation de la digue sous-marine sont définies ciaprès :
Distance entre chaque profil transversal à la future digue : 2 mètres au niveau de chacun des 15
brise-lames de 115 m de long ;
Enregistrement d’un point tous les 10 mètres ;
Relèvement des points singuliers.
Prélèvement et analyse des échantillons de sable de mer (selon CPS) rentrant dans le remplissage des
boudins du B-L ainsi que les Stabiplages : 80 unités en vue de déterminer la granulométrie du sable de
remplissage des géotubes.
Toutes les données recueillies lors de cette étape, visent à actualiser les données recueillies de la zone du
projet et seront utilisées par le groupement lors de la préparation du dossier d’exécution et la méthodologie
de réalisation des travaux.
6. Implantation des ouvrages de protection
L’implantation des Brise-lames et des Stabiplages est réalisée selon le cheminement et tableaux de
coordonnées des plans n°05 et 03 indiqués dans les tableaux qui suivent ainsi que le schéma d’implantation
détaillé d’un BL.
La position de deux stations topographiques est (ST01 et ST02) est indiquée sur le plan n°05 aux
coordonnées suivantes :
Tableau 10:La position de deux stations topographiques
ST01
ST02
X
Y
489 412.263
406 9251.572
489 491.443
406 8285.363
Z
22.501
7.208
