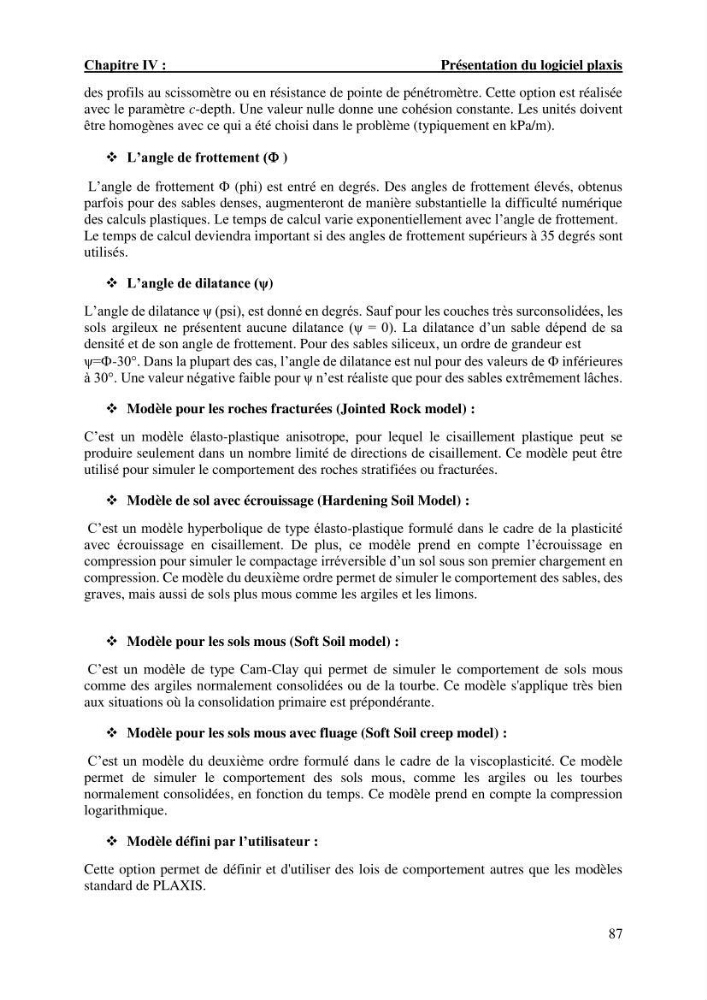

Chapitre Ⅳ :
Présentation du logiciel plaxis
87
des profils au scissomètre ou en résistance de pointe de pénétromètre. Cette option est réalisée
avec le paramètre c-depth. Une valeur nulle donne une cohésion constante. Les unités doivent
être homogènes avec ce qui a été choisi dans le problème (typiquement en kPa/m).
L’angle de frottement ( )
L’angle de frottement (phi) est entré en degrés. Des angles de frottement élevés, obtenus
parfois pour des sables denses, augmenteront de manière substantielle la difficulté numérique
des calculs plastiques. Le temps de calcul varie exponentiellement avec l’angle de frottement.
Le temps de calcul deviendra important si des angles de frottement supérieurs à 35 degrés sont
utilisés.
L’angle de dilatance (ψ)
L’angle de dilatance ψ (psi), est donné en degrés. Sauf pour les couches très surconsolidées, les
sols argileux ne présentent aucune dilatance (ψ = 0). La dilatance d’un sable dépend de sa
densité et de son angle de frottement. Pour des sables siliceux, un ordre de grandeur est
ψ=-30°. Dans la plupart des cas, l’angle de dilatance est nul pour des valeurs de inférieures
à 30°. Une valeur négative faible pour ψ n’est réaliste que pour des sables extrêmement lâches.
Modèle pour les roches fracturées (Jointed Rock model) :
C’est un modèle élasto-plastique anisotrope, pour lequel le cisaillement plastique peut se
produire seulement dans un nombre limité de directions de cisaillement. Ce modèle peut être
utilisé pour simuler le comportement des roches stratifiées ou fracturées.
Modèle de sol avec écrouissage (Hardening Soil Model) :
C’est un modèle hyperbolique de type élasto-plastique formulé dans le cadre de la plasticité
avec écrouissage en cisaillement. De plus, ce modèle prend en compte l’écrouissage en
compression pour simuler le compactage irréversible d’un sol sous son premier chargement en
compression. Ce modèle du deuxième ordre permet de simuler le comportement des sables, des
graves, mais aussi de sols plus mous comme les argiles et les limons.
Modèle pour les sols mous (Soft Soil model) :
C’est un modèle de type Cam-Clay qui permet de simuler le comportement de sols mous
comme des argiles normalement consolidées ou de la tourbe. Ce modèle s'applique très bien
aux situations où la consolidation primaire est prépondérante.
Modèle pour les sols mous avec fluage (Soft Soil creep model) :
C’est un modèle du deuxième ordre formulé dans le cadre de la viscoplasticité. Ce modèle
permet de simuler le comportement des sols mous, comme les argiles ou les tourbes
normalement consolidées, en fonction du temps. Ce modèle prend en compte la compression
logarithmique.
Modèle défini par l’utilisateur :
Cette option permet de définir et d'utiliser des lois de comportement autres que les modèles
standard de PLAXIS.
