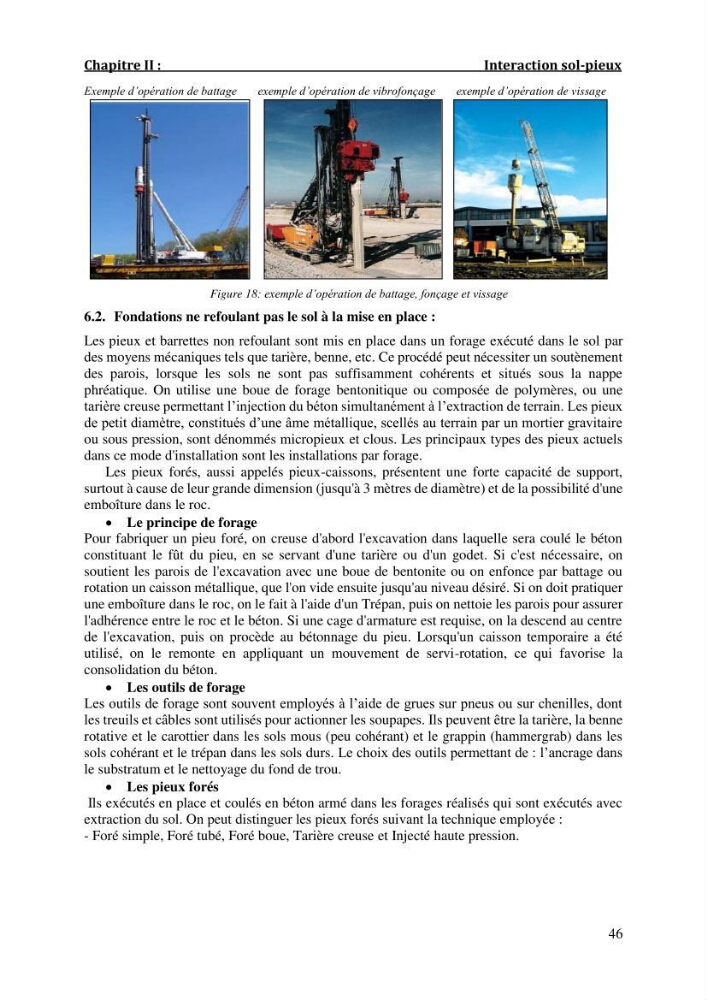

Chapitre II :
Interaction sol-pieux
46
Exemple d’opération de battage
exemple d’opération de vibrofonçage
exemple d’opération de vissage
6.2. Fondations ne refoulant pas le sol à la mise en place :
Les pieux et barrettes non refoulant sont mis en place dans un forage exécuté dans le sol par
des moyens mécaniques tels que tarière, benne, etc. Ce procédé peut nécessiter un soutènement
des parois, lorsque les sols ne sont pas suffisamment cohérents et situés sous la nappe
phréatique. On utilise une boue de forage bentonitique ou composée de polymères, ou une
tarière creuse permettant l’injection du béton simultanément à l’extraction de terrain. Les pieux
de petit diamètre, constitués d’une âme métallique, scellés au terrain par un mortier gravitaire
ou sous pression, sont dénommés micropieux et clous. Les principaux types des pieux actuels
dans ce mode d'installation sont les installations par forage.
Les pieux forés, aussi appelés pieux-caissons, présentent une forte capacité de support,
surtout à cause de leur grande dimension (jusqu'à 3 mètres de diamètre) et de la possibilité d'une
emboîture dans le roc.
Le principe de forage
Pour fabriquer un pieu foré, on creuse d'abord l'excavation dans laquelle sera coulé le béton
constituant le fût du pieu, en se servant d'une tarière ou d'un godet. Si c'est nécessaire, on
soutient les parois de l'excavation avec une boue de bentonite ou on enfonce par battage ou
rotation un caisson métallique, que l'on vide ensuite jusqu'au niveau désiré. Si on doit pratiquer
une emboîture dans le roc, on le fait à l'aide d'un Trépan, puis on nettoie les parois pour assurer
l'adhérence entre le roc et le béton. Si une cage d'armature est requise, on la descend au centre
de l'excavation, puis on procède au bétonnage du pieu. Lorsqu'un caisson temporaire a été
utilisé, on le remonte en appliquant un mouvement de servi-rotation, ce qui favorise la
consolidation du béton.
Les outils de forage
Les outils de forage sont souvent employés à l’aide de grues sur pneus ou sur chenilles, dont
les treuils et câbles sont utilisés pour actionner les soupapes. Ils peuvent être la tarière, la benne
rotative et le carottier dans les sols mous (peu cohérant) et le grappin (hammergrab) dans les
sols cohérant et le trépan dans les sols durs. Le choix des outils permettant de : l’ancrage dans
le substratum et le nettoyage du fond de trou.
Les pieux forés
Ils exécutés en place et coulés en béton armé dans les forages réalisés qui sont exécutés avec
extraction du sol. On peut distinguer les pieux forés suivant la technique employée :
- Foré simple, Foré tubé, Foré boue, Tarière creuse et Injecté haute pression.
Figure 18: exemple d’opération de battage, fonçage et vissage
