Chapitre II :
Interaction sol-pieux
41
2. Les pieux
2.1. Définition :
Un pieu est une fondation élancée qui reporte les charges de la structure sur des couches de
terrain de caractéristiques mécaniques suffisantes pour éviter la rupture du sol et limiter les
déplacements à des valeurs très faibles. Le mot pieu désigne aussi bien les pieux, les puits et
les barrettes (figure 16) . [C.Plumelle 2004-2005]
On désigne par pieu, une fondation profonde réalisée mécaniquement et par puits une
fondation profonde creusée à la main sous la protection d’un blindage. Une barrette est un pieu
foré de section allongée ou composite (en T ou en croix par exemple)
Les 3 parties principales d’un pieu sont la tête, la pointe, et le fût compris entre la tête
et la pointe. La longueur d’ancrage h est la longueur de pénétration du pieu dans les couches de
terrain résistantes. D’un point de vue mécanique on distingue la longueur D du pieu de la
hauteur d’encastrement mécanique De. Cette valeur de De tient compte du fait que les
caractéristiques mécaniques de la couche d’ancrage sont nettement supérieures à celles des sols
de couverture traversés par le pieu (Figure 21). On considère qu’un élément de fondation est de
type profond lorsque sa hauteur d’encastrement relatif De/B est supérieure à 5. (Fascicule 62
titre V).
2.2. Les tirants d‘ancrage :
Ils sont nécessaires lorsque certains efforts horizontaux, comme les efforts d’amarrage ou la
poussée des terres sur un rideau, ne peuvent être repris en totalité par des pieux inclinés ou
lorsque cette technique n’est pas utilisée. Ils permettent ainsi de distinguer la fonction
mécanique de chaque composant du quai et d’en faciliter les ré-analyses futures en cas de
désordres.
3. Le rôle des pieux et domaine d’application :
Ils sont utilisés pour résister la transmet des charges de la structure au sol de trois façons
différentes (Fascicule 62 titre V) :
Des efforts verticaux (charges permanentes comme le poids des éléments porteurs et
non porteurs, les charges d'exploitation, la neige, ...)
Des efforts horizontaux ou latéraux (comme par exemple les poussées des terres ou de
l'eau ou l'action du vent sur la structure, ...)
Des efforts de traction : ils ont alors un rôle d’ancrage (fondations de pylônes).

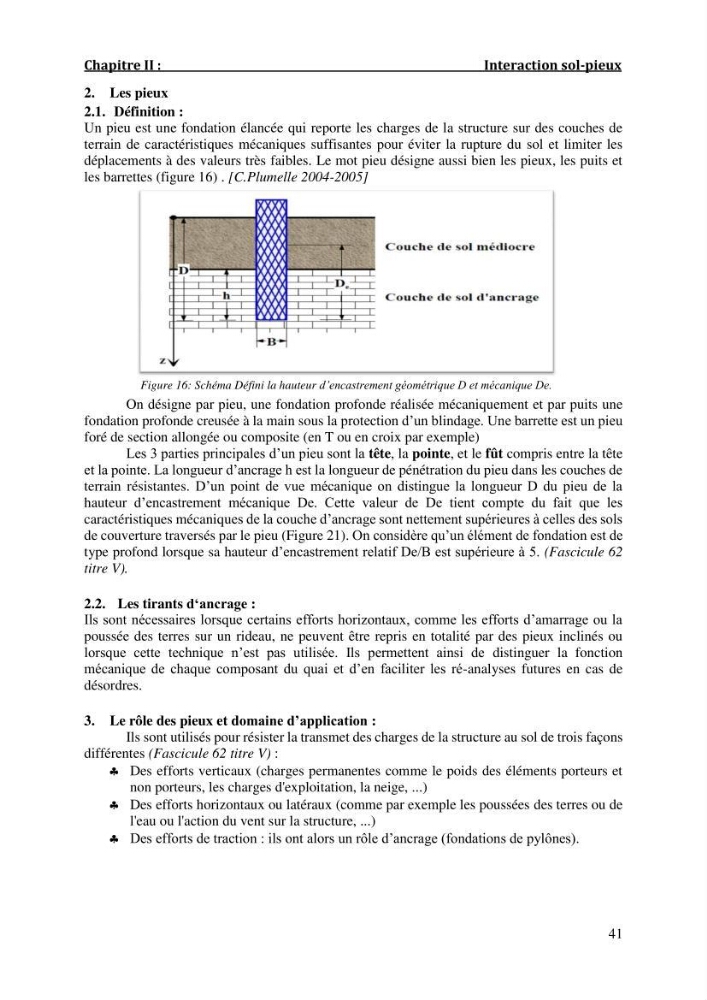

Figure 16: Schéma Défini la hauteur d’encastrement géométrique D et mécanique De.
