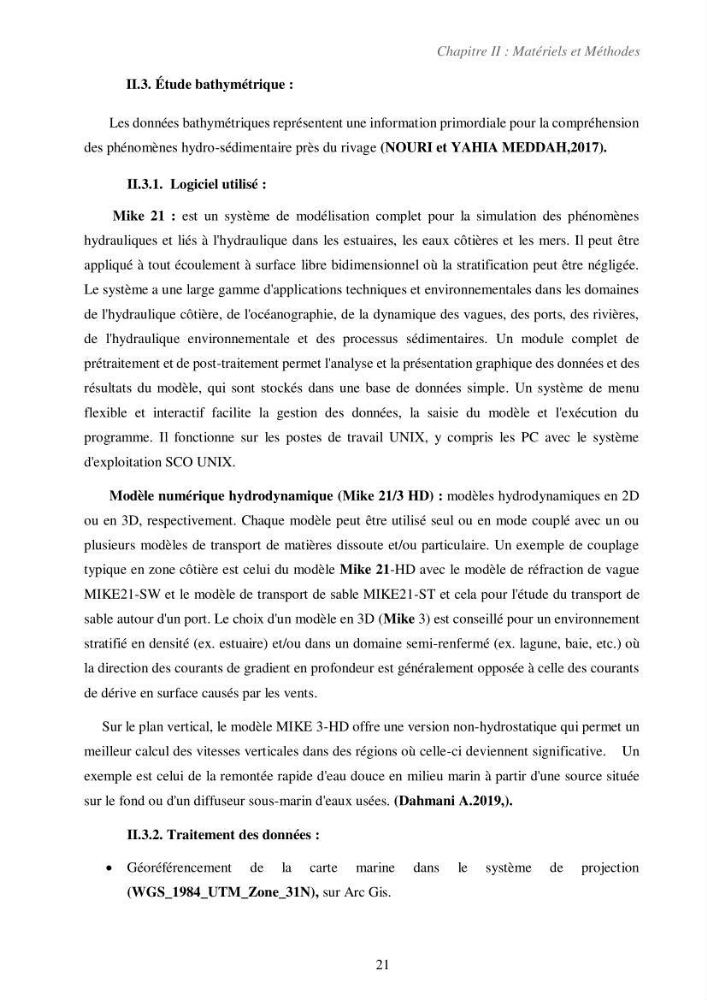

Chapitre II : Matériels et Méthodes
21
II.3. Étude bathymétrique :
Les données bathymétriques représentent une information primordiale pour la compréhension
des phénomènes hydro-sédimentaire près du rivage (NOURI et YAHIA MEDDAH,2017).
II.3.1. Logiciel utilisé :
Mike 21 : est un système de modélisation complet pour la simulation des phénomènes
hydrauliques et liés à l'hydraulique dans les estuaires, les eaux côtières et les mers. Il peut être
appliqué à tout écoulement à surface libre bidimensionnel où la stratification peut être négligée.
Le système a une large gamme d'applications techniques et environnementales dans les domaines
de l'hydraulique côtière, de l'océanographie, de la dynamique des vagues, des ports, des rivières,
de l'hydraulique environnementale et des processus sédimentaires. Un module complet de
prétraitement et de post-traitement permet l'analyse et la présentation graphique des données et des
résultats du modèle, qui sont stockés dans une base de données simple. Un système de menu
flexible et interactif facilite la gestion des données, la saisie du modèle et l'exécution du
programme. Il fonctionne sur les postes de travail UNIX, y compris les PC avec le système
d'exploitation SCO UNIX.
Modèle numérique hydrodynamique (Mike 21/3 HD) : modèles hydrodynamiques en 2D
ou en 3D, respectivement. Chaque modèle peut être utilisé seul ou en mode couplé avec un ou
plusieurs modèles de transport de matières dissoute et/ou particulaire. Un exemple de couplage
typique en zone côtière est celui du modèle Mike 21-HD avec le modèle de réfraction de vague
MIKE21-SW et le modèle de transport de sable MIKE21-ST et cela pour l'étude du transport de
sable autour d'un port. Le choix d'un modèle en 3D (Mike 3) est conseillé pour un environnement
stratifié en densité (ex. estuaire) et/ou dans un domaine semi-renfermé (ex. lagune, baie, etc.) où
la direction des courants de gradient en profondeur est généralement opposée à celle des courants
de dérive en surface causés par les vents.
Sur le plan vertical, le modèle MIKE 3-HD offre une version non-hydrostatique qui permet un
meilleur calcul des vitesses verticales dans des régions où celle-ci deviennent significative. Un
exemple est celui de la remontée rapide d'eau douce en milieu marin à partir d'une source située
sur le fond ou d'un diffuseur sous-marin d'eaux usées. (Dahmani A.2019,).
II.3.2. Traitement des données :
Géoréférencement de la carte marine dans le système de projection
(WGS_1984_UTM_Zone_31N), sur Arc Gis.
