CHAPITRE IV. Dimensionnement des digues de la marina.
74
Note : les masses représentées dans le tableau sont des masses moyennes. Lors de la réalisation du projet des fourchettes de masse des blocs seront
prises pour chaque couche dans lesquelles la masse moyenne sera bordé par une limite inférieure et supérieure d’environ 0.5 tonnes pour les
enrochements naturel. (Voir annexe C pour les calculs)

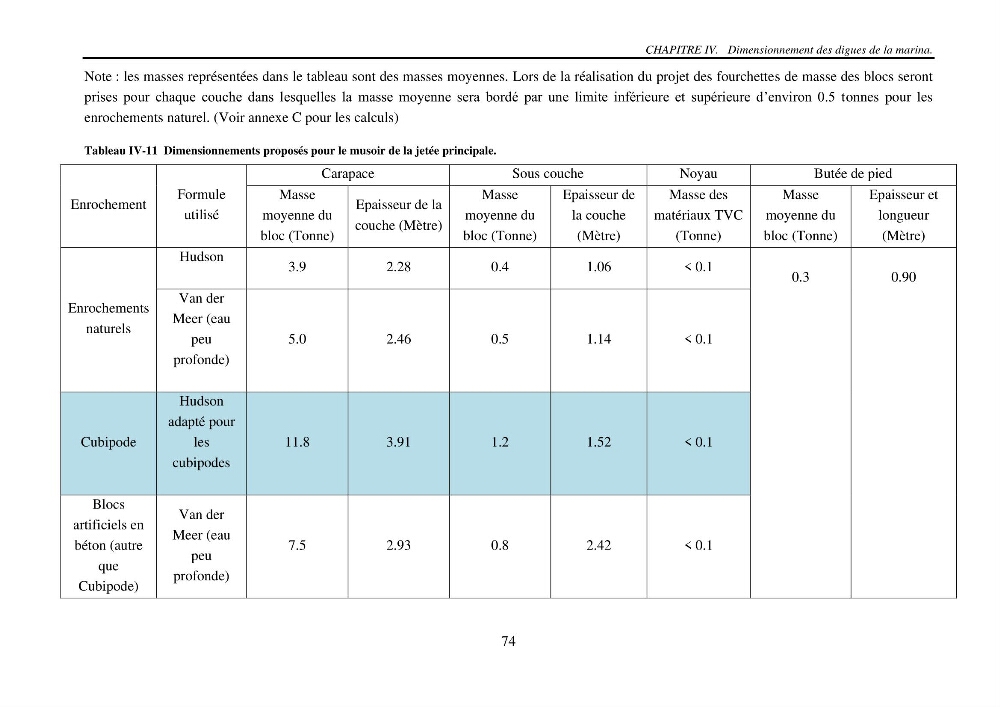

Tableau IV-11 Dimensionnements proposés pour le musoir de la jetée principale.
Enrochement
Formule
utilisé
Carapace
Sous couche
Noyau
Butée de pied
Masse
moyenne du
bloc (Tonne)
Epaisseur de la
couche (Mètre)
Masse
moyenne du
bloc (Tonne)
Epaisseur de
la couche
(Mètre)
Masse des
matériaux TVC
(Tonne)
Masse
moyenne du
bloc (Tonne)
Epaisseur et
longueur
(Mètre)
Enrochements
naturels
Hudson
3.9
2.28
0.4
1.06
< 0.1
0.3
0.90
Van der
Meer (eau
peu
profonde)
5.0
2.46
0.5
1.14
< 0.1
Cubipode
Hudson
adapté pour
les
cubipodes
11.8
3.91
1.2
1.52
< 0.1
Blocs
artificiels en
béton (autre
que
Cubipode)
Van der
Meer (eau
peu
profonde)
7.5
2.93
0.8
2.42
< 0.1
