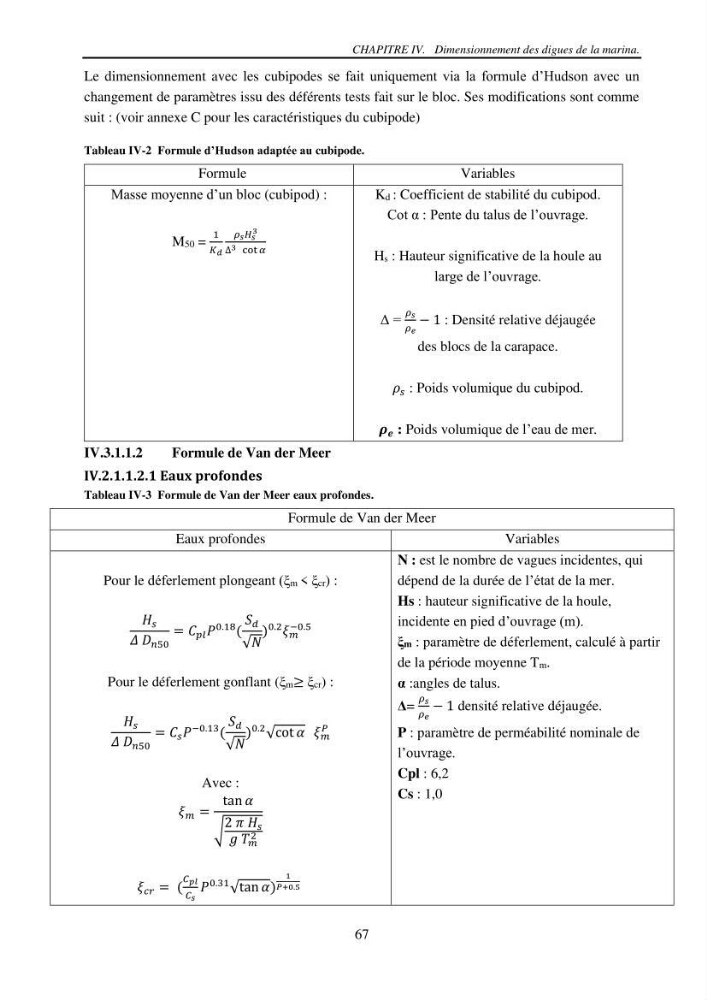

Le dimensionnement avec les cubipodes se fait uniquement via la formule d’Hudson avec un
changement de paramètres issu des déférents tests fait sur le bloc. Ses modifications sont comme
suit : (voir annexe C pour les caractéristiques du cubipode)
Tableau IV-2 Formule d’Hudson adaptée au cubipode.
Formule
Variables
Masse moyenne d’un bloc (cubipod) :
M50 =
1
𝐾 𝑑
𝜌 𝑠 𝐻 𝑠
3
∆ 3 cot 𝛼
Kd : Coefficient de stabilité du cubipod.
Cot α : Pente du talus de l’ouvrage.
Hs : Hauteur significative de la houle au
large de l’ouvrage.
Δ =
𝜌 𝑠
𝜌 𝑒
− 1 : Densité relative déjaugée
des blocs de la carapace.
𝜌 𝑠 : Poids volumique du cubipod.
𝝆 𝒆 : Poids volumique de l’eau de mer.
IV.3.1.1.2
Formule de Van der Meer
IV.2.1.1.2.1 Eaux profondes
Tableau IV-3 Formule de Van der Meer eaux profondes.
Formule de Van der Meer
Eaux profondes
Variables
Pour le déferlement plongeant (ξm < ξcr) :
𝐻 𝑠
𝛥 𝐷 𝑛50
= 𝐶 𝑝𝑙 𝑃
0.18 (
𝑆 𝑑
√𝑁
)
0.2 𝜉 𝑚
−0.5
Pour le déferlement gonflant (ξm≥ ξcr) :
𝐻 𝑠
𝛥 𝐷 𝑛50
= 𝐶 𝑠 𝑃
−0.13 (
𝑆 𝑑
√𝑁
)
0.2 √cot 𝛼 𝜉 𝑚
𝑃
Avec :
𝜉 𝑚 =
tan 𝛼
√
2 𝜋 𝐻 𝑠
𝑔 𝑇 𝑚
2
𝜉 𝑐𝑟 = (
𝐶 𝑝𝑙
𝐶 𝑠
𝑃
0.31 √tan 𝛼)
1
𝑃+0.5
N : est le nombre de vagues incidentes, qui
dépend de la durée de l’état de la mer.
Hs : hauteur significative de la houle,
incidente en pied d’ouvrage (m).
ξm : paramètre de déferlement, calculé à partir
de la période moyenne Tm.
α :angles de talus.
Δ=
𝜌 𝑠
𝜌 𝑒
− 1 densité relative déjaugée.
P : paramètre de perméabilité nominale de
l’ouvrage.
Cpl : 6,2
Cs : 1,0
