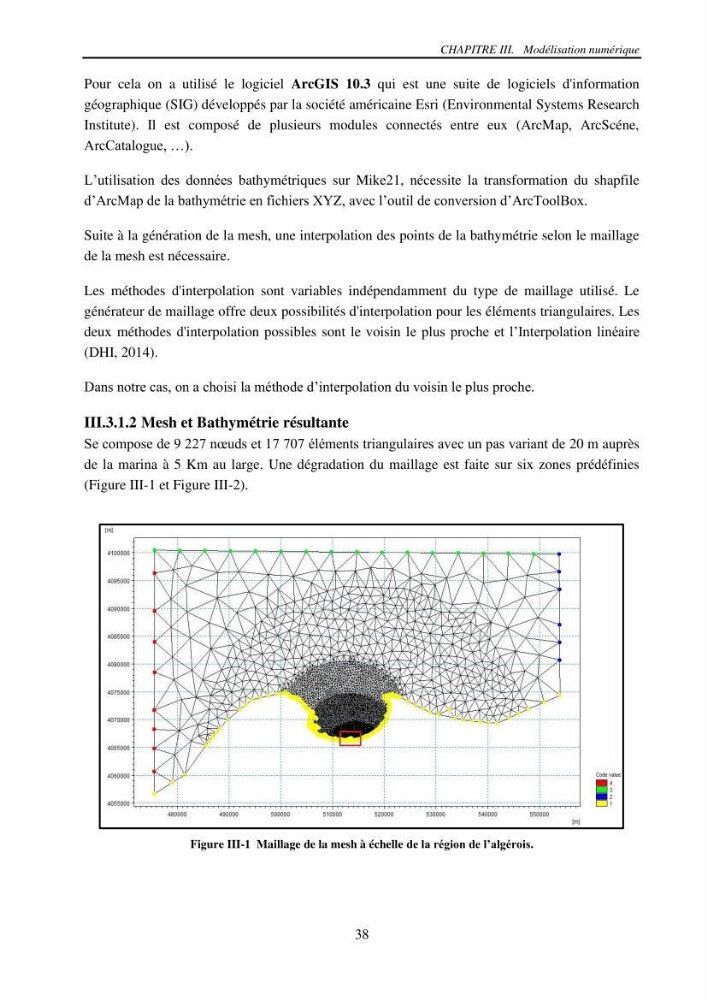

CHAPITRE III. Modélisation numérique
38
Pour cela on a utilisé le logiciel ArcGIS 10.3 qui est une suite de logiciels d'information
géographique (SIG) développés par la société américaine Esri (Environmental Systems Research
Institute). Il est composé de plusieurs modules connectés entre eux (ArcMap, ArcScéne,
ArcCatalogue, …).
L’utilisation des données bathymétriques sur Mike21, nécessite la transformation du shapfile
d’ArcMap de la bathymétrie en fichiers XYZ, avec l’outil de conversion d’ArcToolBox.
Suite à la génération de la mesh, une interpolation des points de la bathymétrie selon le maillage
de la mesh est nécessaire.
Les méthodes d'interpolation sont variables indépendamment du type de maillage utilisé. Le
générateur de maillage offre deux possibilités d'interpolation pour les éléments triangulaires. Les
deux méthodes d'interpolation possibles sont le voisin le plus proche et l’Interpolation linéaire
(DHI, 2014).
Dans notre cas, on a choisi la méthode d’interpolation du voisin le plus proche.
III.3.1.2 Mesh et Bathymétrie résultante
Se compose de 9 227 nœuds et 17 707 éléments triangulaires avec un pas variant de 20 m auprès
de la marina à 5 Km au large. Une dégradation du maillage est faite sur six zones prédéfinies
(Figure III-1 et Figure III-2).
Figure III-1 Maillage de la mesh à échelle de la région de l’algérois.
