XVII
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒)
𝐷 50 (𝑛𝑜𝑦𝑎𝑢)
= 2 < 25 ; validé

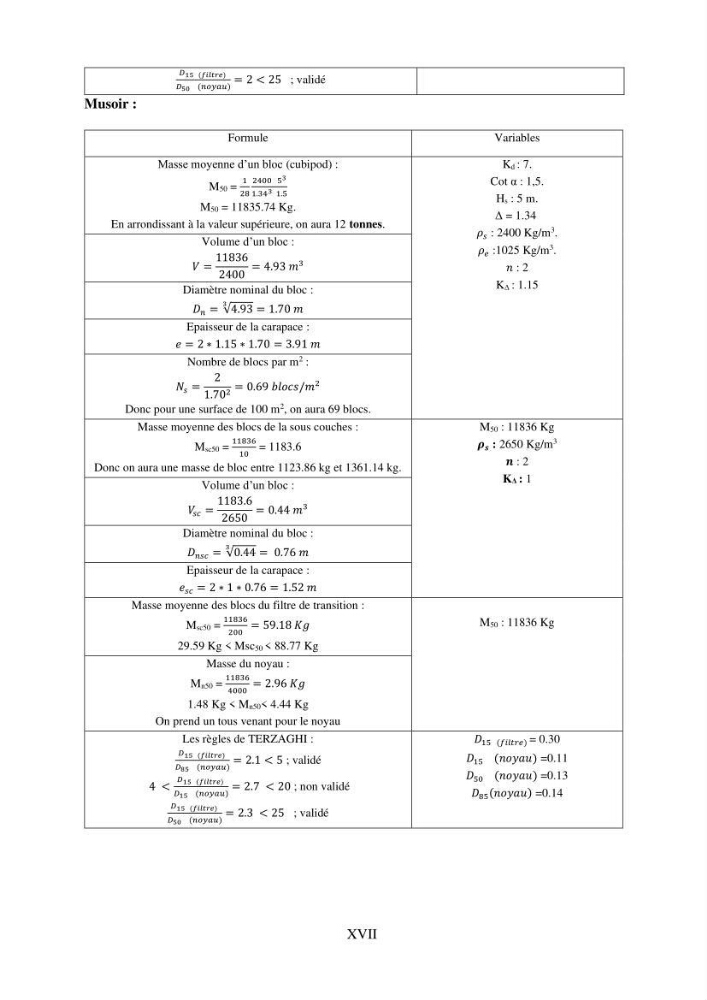

Musoir :
Formule
Variables
Masse moyenne d’un bloc (cubipod) :
M50 =
1
28
2400 5 3
1.34 3 1.5
M50 = 11835.74 Kg.
En arrondissant à la valeur supérieure, on aura 12 tonnes.
Kd : 7.
Cot α : 1,5.
Hs : 5 m.
Δ = 1.34
𝜌 𝑠 : 2400 Kg/m
3 .
𝜌 𝑒 :1025 Kg/m
3 .
𝑛 : 2
KΔ : 1.15
Volume d’un bloc :
𝑉 =
11836
2400
= 4.93 𝑚
3
Diamètre nominal du bloc :
𝐷 𝑛 = √4.93
3
= 1.70 𝑚
Epaisseur de la carapace :
𝑒 = 2 ∗ 1.15 ∗ 1.70 = 3.91 𝑚
Nombre de blocs par m
2 :
𝑁 𝑠 =
2
1.70 2 = 0.69 𝑏𝑙𝑜𝑐𝑠/𝑚
2
Donc pour une surface de 100 m
2
, on aura 69 blocs.
Masse moyenne des blocs de la sous couches :
Msc50 =
11836
10
= 1183.6
Donc on aura une masse de bloc entre 1123.86 kg et 1361.14 kg.
M50 : 11836 Kg
𝝆 𝒔 : 2650 Kg/m
3
𝒏 : 2
KΔ : 1
Volume d’un bloc :
𝑉 𝑠𝑐 =
1183.6
2650
= 0.44 𝑚
3
Diamètre nominal du bloc :
𝐷 𝑛𝑠𝑐 = √0.44
3
= 0.76 𝑚
Epaisseur de la carapace :
𝑒 𝑠𝑐 = 2 ∗ 1 ∗ 0.76 = 1.52 𝑚
Masse moyenne des blocs du filtre de transition :
Msc50 =
11836
200
= 59.18 𝐾𝑔
29.59 Kg < Msc50 < 88.77 Kg
M50 : 11836 Kg
Masse du noyau :
Mn50 =
11836
4000
= 2.96 𝐾𝑔
1.48 Kg < Mn50< 4.44 Kg
On prend un tous venant pour le noyau
Les règles de TERZAGHI :
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒)
𝐷 85 (𝑛𝑜𝑦𝑎𝑢)
= 2.1 < 5 ; validé
4 <
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒)
𝐷 15 (𝑛𝑜𝑦𝑎𝑢)
= 2.7 < 20 ; non validé
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒)
𝐷 50 (𝑛𝑜𝑦𝑎𝑢)
= 2.3 < 25 ; validé
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒) = 0.30
𝐷 15 (𝑛𝑜𝑦𝑎𝑢) =0.11
𝐷 50 (𝑛𝑜𝑦𝑎𝑢) =0.13
𝐷 85 (𝑛𝑜𝑦𝑎𝑢) =0.14
