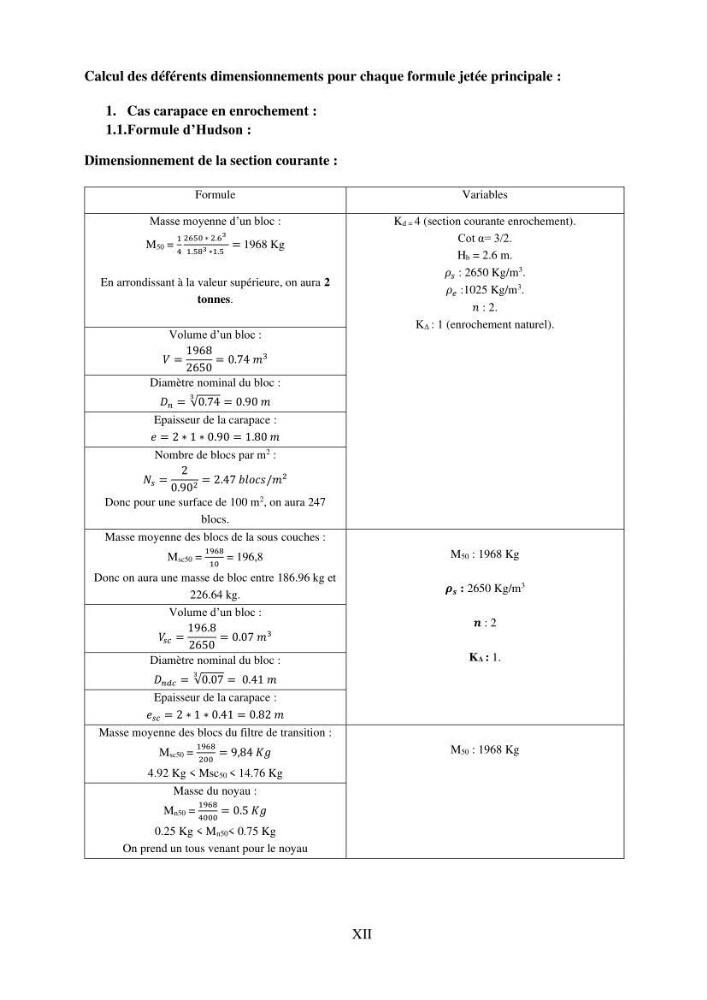

Calcul des déférents dimensionnements pour chaque formule jetée principale :
1. Cas carapace en enrochement :
1.1.Formule d’Hudson :
Dimensionnement de la section courante :
Formule
Variables
Masse moyenne d’un bloc :
M50 =
1
4
2650 ∗ 2.6
3
1.58 3 ∗1.5
= 1968 Kg
En arrondissant à la valeur supérieure, on aura 2
tonnes.
Kd = 4 (section courante enrochement).
Cot α= 3/2.
Hb = 2.6 m.
𝜌 𝑠 : 2650 Kg/m
3 .
𝜌 𝑒 :1025 Kg/m
3 .
𝑛 : 2.
KΔ : 1 (enrochement naturel).
Volume d’un bloc :
𝑉 =
1968
2650
= 0.74 𝑚
3
Diamètre nominal du bloc :
𝐷 𝑛 = √0.74
3
= 0.90 𝑚
Epaisseur de la carapace :
𝑒 = 2 ∗ 1 ∗ 0.90 = 1.80 𝑚
Nombre de blocs par m
2 :
𝑁 𝑠 =
2
0.90 2 = 2.47 𝑏𝑙𝑜𝑐𝑠/𝑚
2
Donc pour une surface de 100 m
2 , on aura 247
blocs.
Masse moyenne des blocs de la sous couches :
Msc50 =
1968
10
= 196,8
Donc on aura une masse de bloc entre 186.96 kg et
226.64 kg.
M50 : 1968 Kg
𝝆 𝒔 : 2650 Kg/m
3
𝒏 : 2
KΔ : 1.
Volume d’un bloc :
𝑉 𝑠𝑐 =
196.8
2650
= 0.07 𝑚
3
Diamètre nominal du bloc :
𝐷 𝑛𝑑𝑐 = √0.07
3
= 0.41 𝑚
Epaisseur de la carapace :
𝑒 𝑠𝑐 = 2 ∗ 1 ∗ 0.41 = 0.82 𝑚
Masse moyenne des blocs du filtre de transition :
Msc50 =
1968
200
= 9,84 𝐾𝑔
4.92 Kg < Msc50 < 14.76 Kg
M50 : 1968 Kg
Masse du noyau :
Mn50 =
1968
4000
= 0.5 𝐾𝑔
0.25 Kg < Mn50< 0.75 Kg
On prend un tous venant pour le noyau
