Chapitre 4 : Données et Méthodes
114

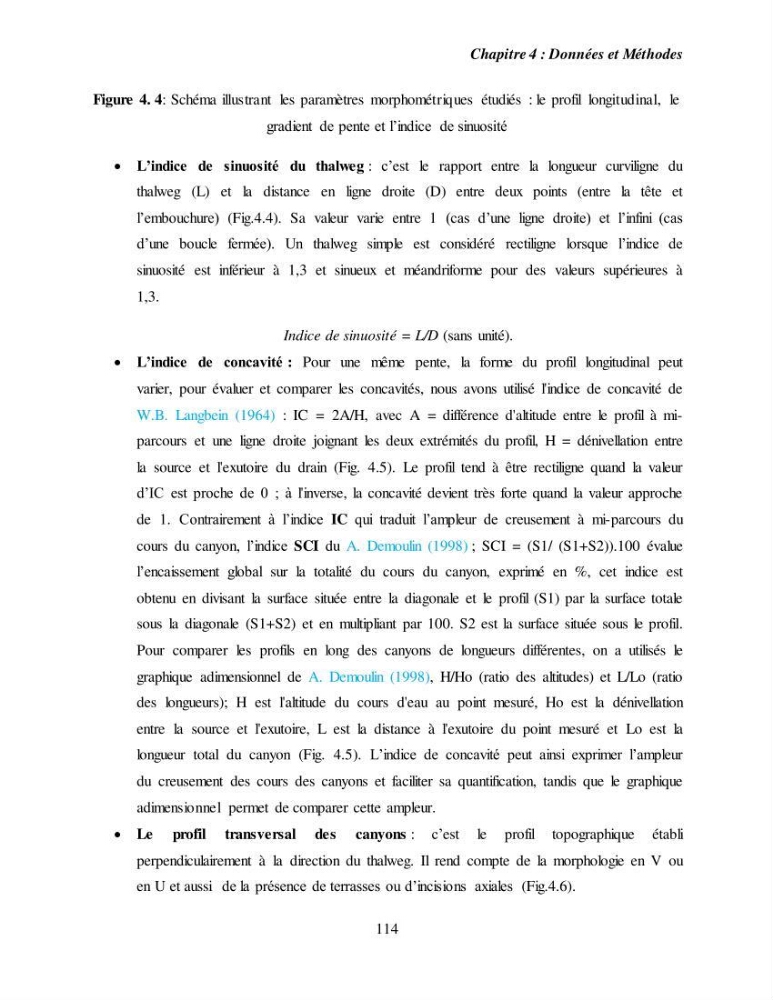

Figure 4. 4: Schéma illustrant les paramètres morphométriques étudiés : le profil longitudinal, le
gradient de pente et l’indice de sinuosité
L’indice de sinuosité du thalweg : c’est le rapport entre la longueur curviligne du
thalweg (L) et la distance en ligne droite (D) entre deux points (entre la tête et
l’embouchure) (Fig.4.4). Sa valeur varie entre 1 (cas d’une ligne droite) et l’infini (cas
d’une boucle fermée). Un thalweg simple est considéré rectiligne lorsque l’indice de
sinuosité est inférieur à 1,3 et sinueux et méandriforme pour des valeurs supérieures à
1,3.
Indice de sinuosité = L/D (sans unité).
L’indice de concavité : Pour une même pente, la forme du profil longitudinal peut
varier, pour évaluer et comparer les concavités, nous avons utilisé l'indice de concavité de
W.B. Langbein (1964) : IC = 2A/H, avec A = différence d'altitude entre le profil à miparcours et une ligne droite joignant les deux extrémités du profil, H = dénivellation entre
la source et l'exutoire du drain (Fig. 4.5). Le profil tend à être rectiligne quand la valeur
d’IC est proche de 0 ; à l'inverse, la concavité devient très forte quand la valeur approche
de 1. Contrairement à l’indice IC qui traduit l’ampleur de creusement à mi-parcours du
cours du canyon, l’indice SCI du A. Demoulin (1998) ; SCI = (S1/ (S1+S2)).100 évalue
l’encaissement global sur la totalité du cours du canyon, exprimé en %, cet indice est
obtenu en divisant la surface située entre la diagonale et le profil (S1) par la surface totale
sous la diagonale (S1+S2) et en multipliant par 100. S2 est la surface située sous le profil.
Pour comparer les profils en long des canyons de longueurs différentes, on a utilisés le
graphique adimensionnel de A. Demoulin (1998), H/Ho (ratio des altitudes) et L/Lo (ratio
des longueurs); H est l'altitude du cours d'eau au point mesuré, Ho est la dénivellation
entre la source et l'exutoire, L est la distance à l'exutoire du point mesuré et Lo est la
longueur total du canyon (Fig. 4.5). L’indice de concavité peut ainsi exprimer l’ampleur
du creusement des cours des canyons et faciliter sa quantification, tandis que le graphique
adimensionnel permet de comparer cette ampleur.
Le profil transversal des canyons : c’est le profil topographique établi
perpendiculairement à la direction du thalweg. Il rend compte de la morphologie en V ou
en U et aussi de la présence de terrasses ou d’incisions axiales (Fig.4.6).
