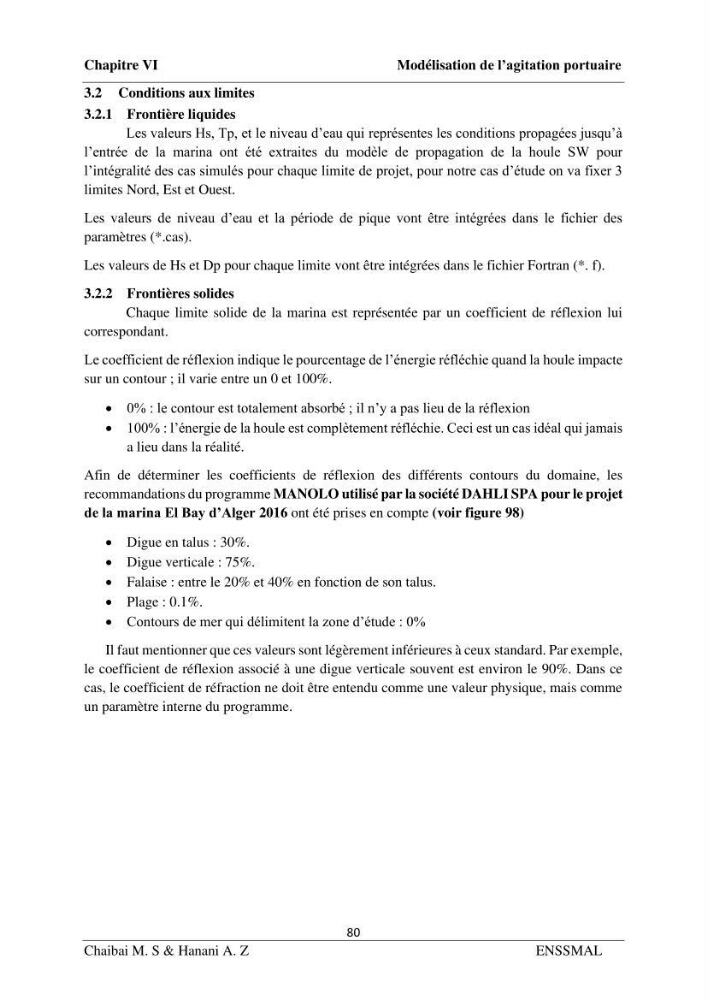

Chapitre VI
Modélisation de l’agitation portuaire
80
Chaibai M. S & Hanani A. Z
ENSSMAL
3.2 Conditions aux limites
3.2.1 Frontière liquides
Les valeurs Hs, Tp, et le niveau d’eau qui représentes les conditions propagées jusqu’à
l’entrée de la marina ont été extraites du modèle de propagation de la houle SW pour
l’intégralité des cas simulés pour chaque limite de projet, pour notre cas d’étude on va fixer 3
limites Nord, Est et Ouest.
Les valeurs de niveau d’eau et la période de pique vont être intégrées dans le fichier des
paramètres (*.cas).
Les valeurs de Hs et Dp pour chaque limite vont être intégrées dans le fichier Fortran (*. f).
3.2.2 Frontières solides
Chaque limite solide de la marina est représentée par un coefficient de réflexion lui
correspondant.
Le coefficient de réflexion indique le pourcentage de l’énergie réfléchie quand la houle impacte
sur un contour ; il varie entre un 0 et 100%.
• 0% : le contour est totalement absorbé ; il n’y a pas lieu de la réflexion
• 100% : l’énergie de la houle est complètement réfléchie. Ceci est un cas idéal qui jamais
a lieu dans la réalité.
Afin de déterminer les coefficients de réflexion des différents contours du domaine, les
recommandations du programme MANOLO utilisé par la société DAHLI SPA pour le projet
de la marina El Bay d’Alger 2016 ont été prises en compte (voir figure 98)
• Digue en talus : 30%.
• Digue verticale : 75%.
• Falaise : entre le 20% et 40% en fonction de son talus.
• Plage : 0.1%.
• Contours de mer qui délimitent la zone d’étude : 0%
Il faut mentionner que ces valeurs sont légèrement inférieures à ceux standard. Par exemple,
le coefficient de réflexion associé à une digue verticale souvent est environ le 90%. Dans ce
cas, le coefficient de réfraction ne doit être entendu comme une valeur physique, mais comme
un paramètre interne du programme.
Modélisation de l’agitation portuaire
80
Chaibai M. S & Hanani A. Z
ENSSMAL
3.2 Conditions aux limites
3.2.1 Frontière liquides
Les valeurs Hs, Tp, et le niveau d’eau qui représentes les conditions propagées jusqu’à
l’entrée de la marina ont été extraites du modèle de propagation de la houle SW pour
l’intégralité des cas simulés pour chaque limite de projet, pour notre cas d’étude on va fixer 3
limites Nord, Est et Ouest.
Les valeurs de niveau d’eau et la période de pique vont être intégrées dans le fichier des
paramètres (*.cas).
Les valeurs de Hs et Dp pour chaque limite vont être intégrées dans le fichier Fortran (*. f).
3.2.2 Frontières solides
Chaque limite solide de la marina est représentée par un coefficient de réflexion lui
correspondant.
Le coefficient de réflexion indique le pourcentage de l’énergie réfléchie quand la houle impacte
sur un contour ; il varie entre un 0 et 100%.
• 0% : le contour est totalement absorbé ; il n’y a pas lieu de la réflexion
• 100% : l’énergie de la houle est complètement réfléchie. Ceci est un cas idéal qui jamais
a lieu dans la réalité.
Afin de déterminer les coefficients de réflexion des différents contours du domaine, les
recommandations du programme MANOLO utilisé par la société DAHLI SPA pour le projet
de la marina El Bay d’Alger 2016 ont été prises en compte (voir figure 98)
• Digue en talus : 30%.
• Digue verticale : 75%.
• Falaise : entre le 20% et 40% en fonction de son talus.
• Plage : 0.1%.
• Contours de mer qui délimitent la zone d’étude : 0%
Il faut mentionner que ces valeurs sont légèrement inférieures à ceux standard. Par exemple,
le coefficient de réflexion associé à une digue verticale souvent est environ le 90%. Dans ce
cas, le coefficient de réfraction ne doit être entendu comme une valeur physique, mais comme
un paramètre interne du programme.
