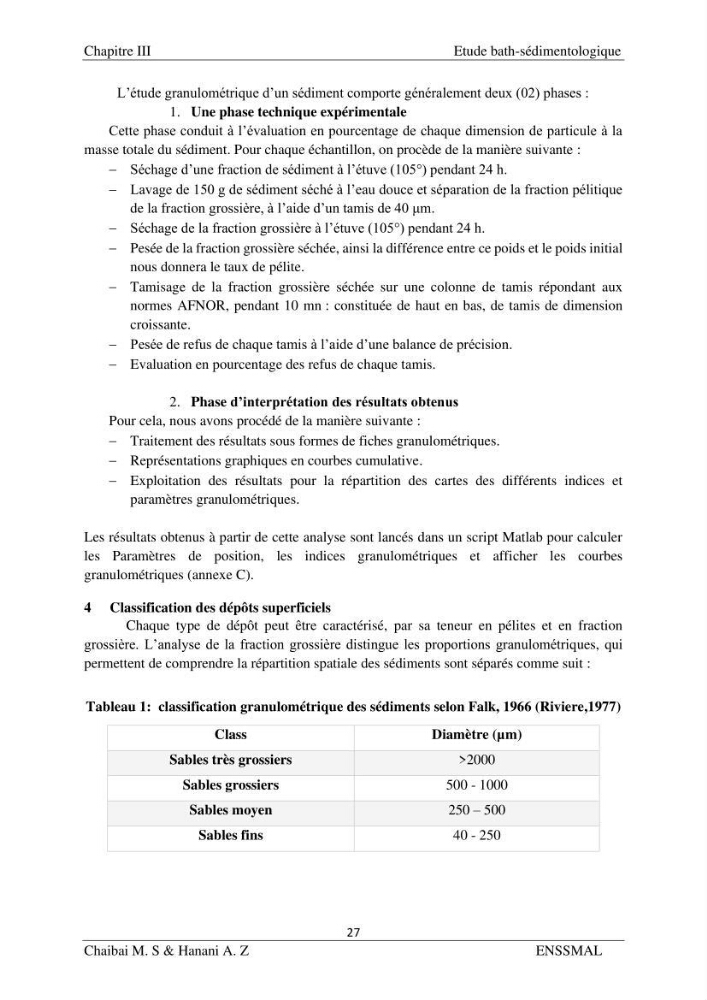

Chapitre III
Etude bath-sédimentologique
27
Chaibai M. S & Hanani A. Z
ENSSMAL
L’étude granulométrique d’un sédiment comporte généralement deux (02) phases :
1. Une phase technique expérimentale
Cette phase conduit à l’évaluation en pourcentage de chaque dimension de particule à la
masse totale du sédiment. Pour chaque échantillon, on procède de la manière suivante :
− Séchage d’une fraction de sédiment à l’étuve (105°) pendant 24 h.
− Lavage de 150 g de sédiment séché à l’eau douce et séparation de la fraction pélitique
de la fraction grossière, à l’aide d’un tamis de 40 μm.
− Séchage de la fraction grossière à l’étuve (105°) pendant 24 h.
− Pesée de la fraction grossière séchée, ainsi la différence entre ce poids et le poids initial
nous donnera le taux de pélite.
− Tamisage de la fraction grossière séchée sur une colonne de tamis répondant aux
normes AFNOR, pendant 10 mn : constituée de haut en bas, de tamis de dimension
croissante.
− Pesée de refus de chaque tamis à l’aide d’une balance de précision.
− Evaluation en pourcentage des refus de chaque tamis.
2. Phase d’interprétation des résultats obtenus
Pour cela, nous avons procédé de la manière suivante :
− Traitement des résultats sous formes de fiches granulométriques.
− Représentations graphiques en courbes cumulative.
− Exploitation des résultats pour la répartition des cartes des différents indices et
paramètres granulométriques.
Les résultats obtenus à partir de cette analyse sont lancés dans un script Matlab pour calculer
les Paramètres de position, les indices granulométriques et afficher les courbes
granulométriques (annexe C).
4 Classification des dépôts superficiels
Chaque type de dépôt peut être caractérisé, par sa teneur en pélites et en fraction
grossière. L’analyse de la fraction grossière distingue les proportions granulométriques, qui
permettent de comprendre la répartition spatiale des sédiments sont séparés comme suit :
Tableau 1: classification granulométrique des sédiments selon Falk, 1966 (Riviere,1977)
Class
Diamètre (µm)
Sables très grossiers
>2000
Sables grossiers
500 - 1000
Sables moyen
250 – 500
Sables fins
40 - 250
