Chapitre 3 : Matériels et méthodes
48
- Remplissage en lignes : influence de chaque variable de ligne sur chaque variable de
colonne
- La Σ de chaque ligne motricité de la variable sur le système
- La Σ de Chaque colonne dépendance de la variable par rapport au système
- La variable (B) est la plus influente, mais dans le système elle subit la même influence
que (A) et (D) (fig. 28).
- (C) est une variable qui n'a pas d'influence sur les autres, alors que (B) l'influence.
Traitement de la Matrice d'Analyse Structurelle
Le traitement de la matrice consiste à faire :
- La somme des relations existantes pour chaque ligne et on déduit un indicateur de
motricité pour chaque variable.
- La somme des relations subies, indiquées en colonne, et on déduit un indicateur de
dépendance pour chaque variable
Le classement des variables est établi par ordre de motricité et de dépendance (Godet, 2007).
(B) – (A et D) – (C) en motricité
(A,B,D) – (C) en dépendance

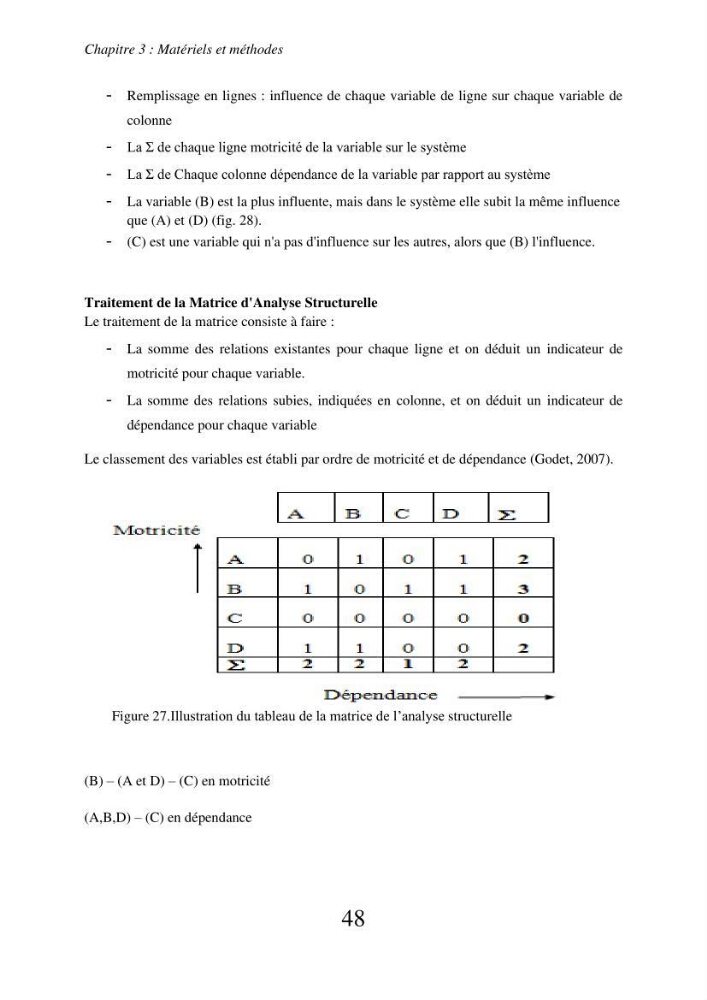

Figure 27.Illustration du tableau de la matrice de l’analyse structurelle
