Chapitre 3 : Matériels et méthodes
40
• Après avoir téléchargé les 4 images nous avons procéder par un mosaïquage pour
obtenir un seul MNT que l’on peut voir sur la figure (2), suivie par un traitement
d’image.
• Le système de coordonnée choisie pour les couches : système de coordonnée projeter /
AFRIQUE /Nord sahara 1959 UTM ZONE 31
1) Délimitation des bassins versants et du réseau hydrographique
- On a commencé par extraire une carte topographique du fichier MNT
- Après à l’aide de l’outil Arctoolbox : spatial analyse tools / hydrologie/ fill nous avons
fiat le remplissage
- ensuite nous avons fait ressortir la direction des flux (flow direction) voir figure (22).

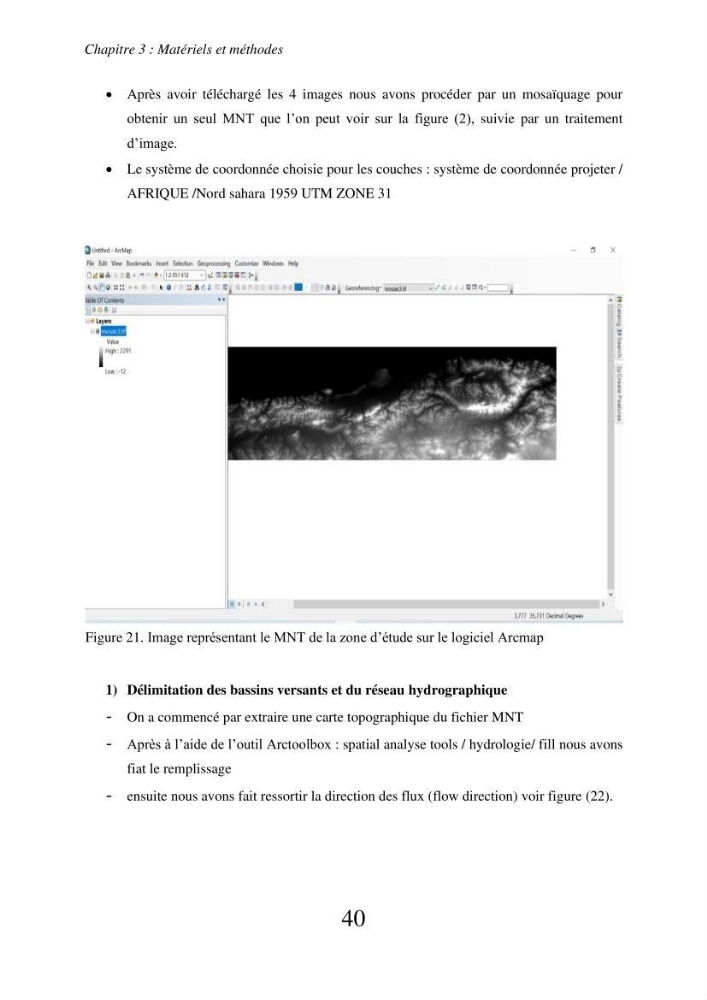

Figure 21. Image représentant le MNT de la zone d’étude sur le logiciel Arcmap
