III.9 Les listes des composantes :

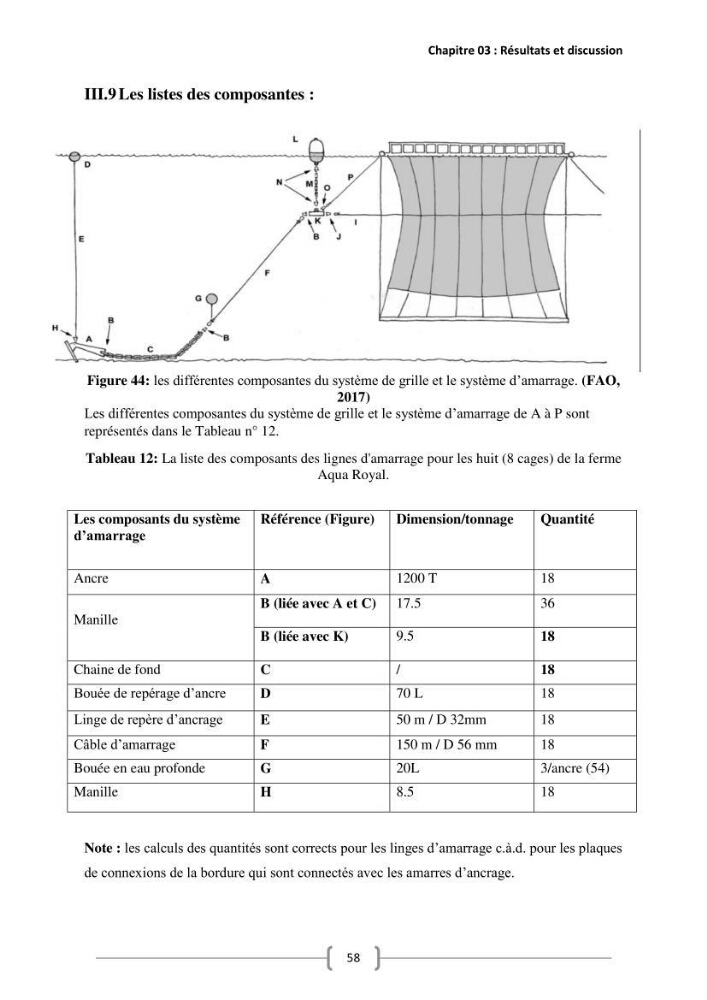

Figure 44: les différentes composantes du système de grille et le système d’amarrage. (FAO,
2017)
Les différentes composantes du système de grille et le système d’amarrage de A à P sont
représentés dans le Tableau n° 12.
Tableau 12: La liste des composants des lignes d'amarrage pour les huit (8 cages) de la ferme
Aqua Royal.
Les composants du système
d’amarrage
Référence (Figure)
Dimension/tonnage
Quantité
Ancre
A
1200 T
18
Manille
B (liée avec A et C) 17.5
36
B (liée avec K)
9.5
18
Chaine de fond
C
/
18
Bouée de repérage d’ancre
D
70 L
18
Linge de repère d’ancrage
E
50 m / D 32mm
18
Câble d’amarrage
F
150 m / D 56 mm
18
Bouée en eau profonde
G
20L
3/ancre (54)
Manille
H
8.5
18
Note : les calculs des quantités sont corrects pour les linges d’amarrage c.à.d. pour les plaques
de connexions de la bordure qui sont connectés avec les amarres d’ancrage.
