Chapitre II : Matériel et méthodes
21

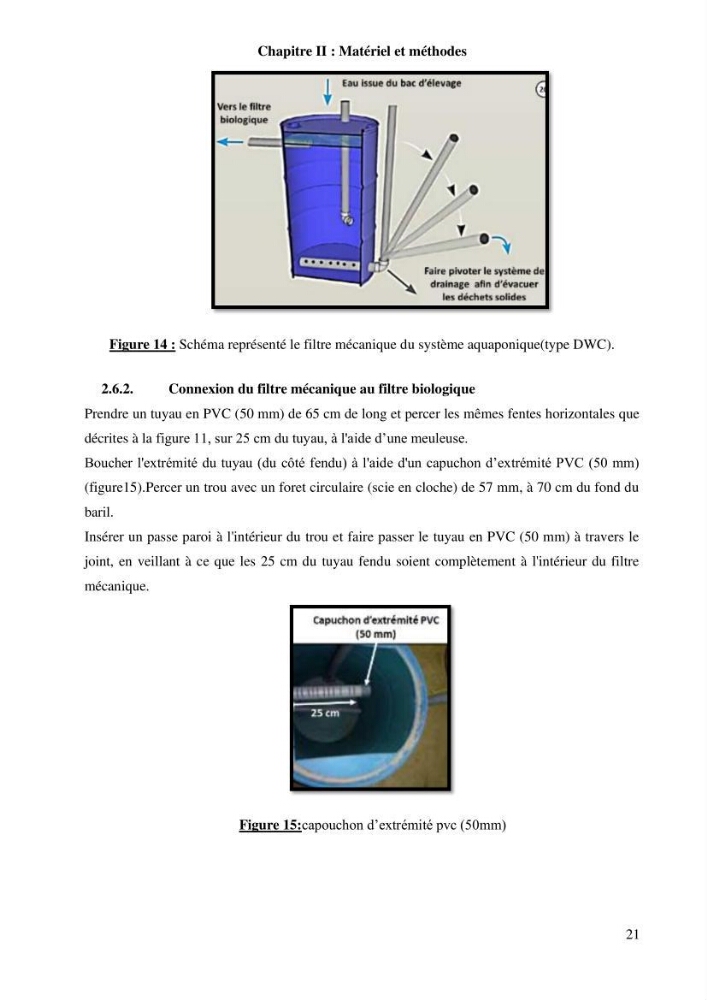

Figure 14 : Schéma représenté le filtre mécanique du système aquaponique(type DWC).
2.6.2.
Connexion du filtre mécanique au filtre biologique
Prendre un tuyau en PVC (50 mm) de 65 cm de long et percer les mêmes fentes horizontales que
décrites à la figure 11, sur 25 cm du tuyau, à l'aide d’une meuleuse.
Boucher l'extrémité du tuyau (du côté fendu) à l'aide d'un capuchon d’extrémité PVC (50 mm)
(figure15).Percer un trou avec un foret circulaire (scie en cloche) de 57 mm, à 70 cm du fond du
baril.
Insérer un passe paroi à l'intérieur du trou et faire passer le tuyau en PVC (50 mm) à travers le
joint, en veillant à ce que les 25 cm du tuyau fendu soient complètement à l'intérieur du filtre
mécanique.
Figure 15:capouchon d’extrémité pvc (50mm)
