Chapitre IV : Etude de protection et de gestion
67
1.5. Vérification sur le modèle numérique :
La variante 1 a été vérifiée en termes d’efficacité de dissipation de l’énergie de la houle et
piégeage des sédiments sous Mike 21. Les Ouvrages ont été intégrés dans la grille de calcul en
prenant compte des dimensionnements calculés, Avec les mêmes étapes spécifiées dans le chapitre précèdent.
Résultats cartographique des simulations :
a) Réfraction de la houle :
_ Pour la houle incidente N°360 :

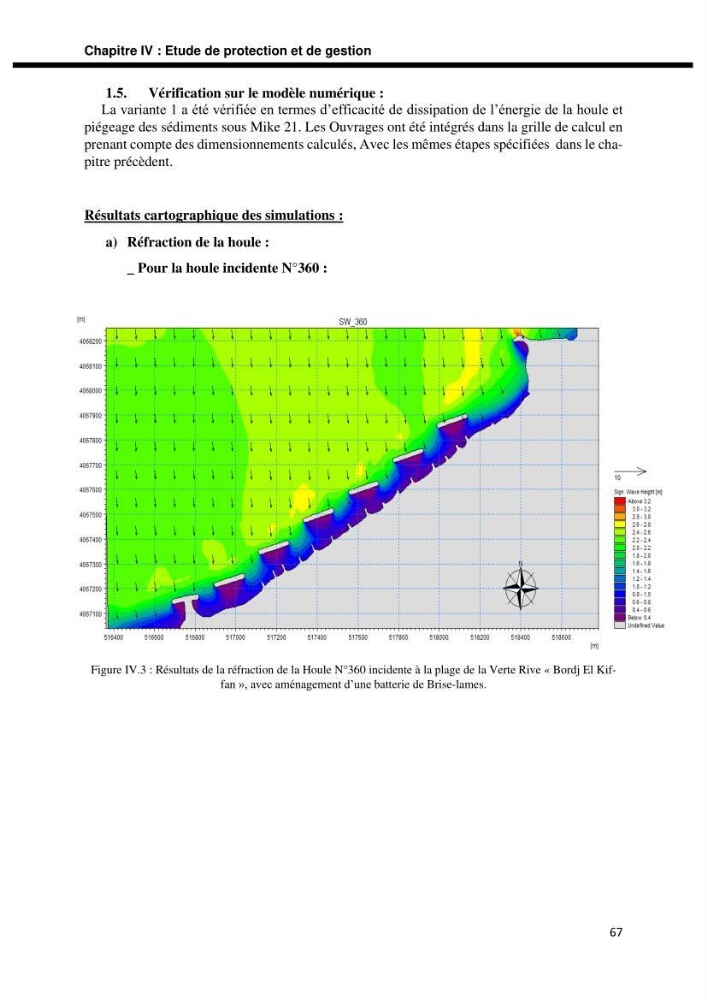

Figure IV.3 : Résultats de la réfraction de la Houle N°360 incidente à la plage de la Verte Rive « Bordj El Kiffan », avec aménagement d’une batterie de Brise-lames.
