Chapitre III : Résultats et discussion
35
I. L’étude de l’évolution de trait de côte :
Résultats cartographiques :
Une représentation cartographique de la zone d’étude en couleur a été établie pour le mouvement
net « NSM » du trait de côte pour les six analyses périodiques tout c’est grâce à l’outil « symbologie » d’ArcGis. Ces cartes illustrent les zones de forte régression ou l’évolution est supérieure
à (-2m,) moyenne régression (entre -2m et 0m), Accumulation moyenne (0 à 0.5m) et accumulation forte (supérieure à 05m). Ces résultats sont superposés à une carte satellitaire géo-référencée de notre zone d’étude.
Où le NSM (Net Shoreline Movement) indique la distance entre les plus anciens et les plus récents traits de côtes pour chaque transect, et EPR (End Point Rate) calcule le rapport de la distance entre le trait de côte correspondant à la date la plus ancienne et à la date la plus récente.
a) L’intervalle de l’année 1959 à 1972 :

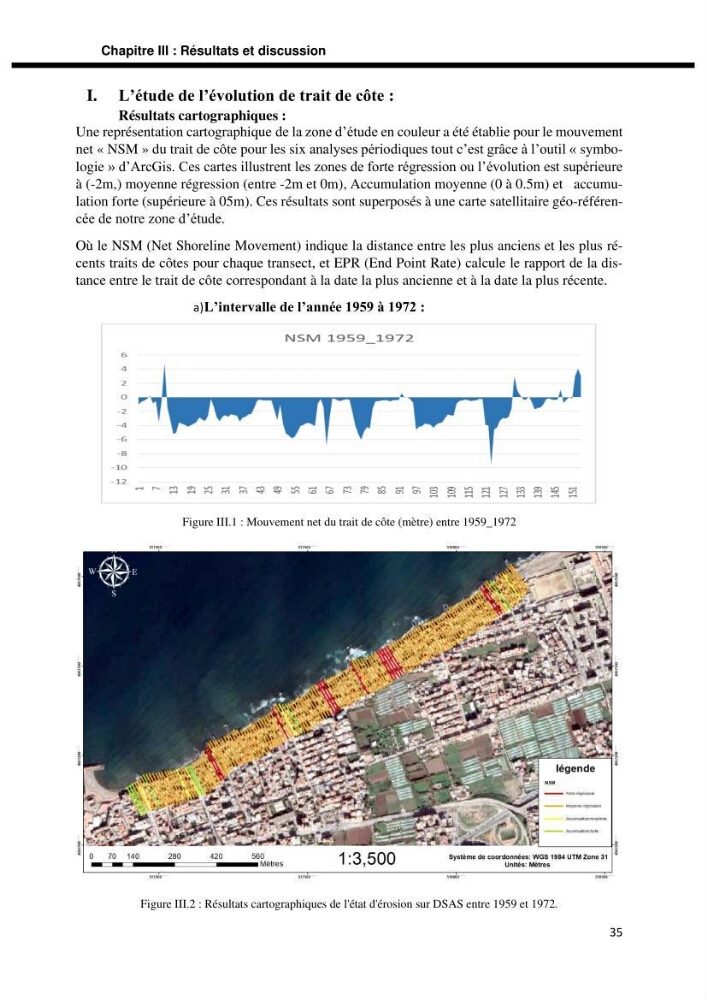

Figure III.1 : Mouvement net du trait de côte (mètre) entre 1959_1972
Figure III.2 : Résultats cartographiques de l'état d'érosion sur DSAS entre 1959 et 1972.
