CHAPITRE Ⅳ
Solution d’aménagement
81
Ls : longueur du géotube (m),
Lg : longueur d'ouverture entre 2 géotubes,
X : distance entre géotubes, et le trait de côte initial,
Xg : distance entre le centre de l'ouverture et le trait de côte initial (Xg = X si les géotubes sont
alignés),
Xr : recul du trait de côte face à l'ouverture entre deux géotube.
Il existe une influence de la longueur de brise lames sur la formation du dépôt de sédiments,
dénommé tombolo qui se forme derrière les géotubes et qui va dépendre essentielle- ment du
rapport Ls/X :
Pour Ls / X ≥ 1 => le tombolo se rattachera au brise lames au fur et à mesure que le rapport
s'accroîtra.
Pour Ls / X < 1 => le tombolo ne se rattachera pas au brise lames et en sera d'autant plus éloigné
que ce rapport diminuera.
Pour Ls / X < 0.3 => le géotube n'aura pratiquement pas d'effet sur la plage.
Pour les côtes méditerranéennes, et selon les expériences préconisées par le Centre des Etudes
Techniques Maritimes et Fluviales (CETMF) des tombolos peuvent être obtenus à l'abri de
géotubes non submersibles lorsque: 0.6 X < Ls < 1,3 X.

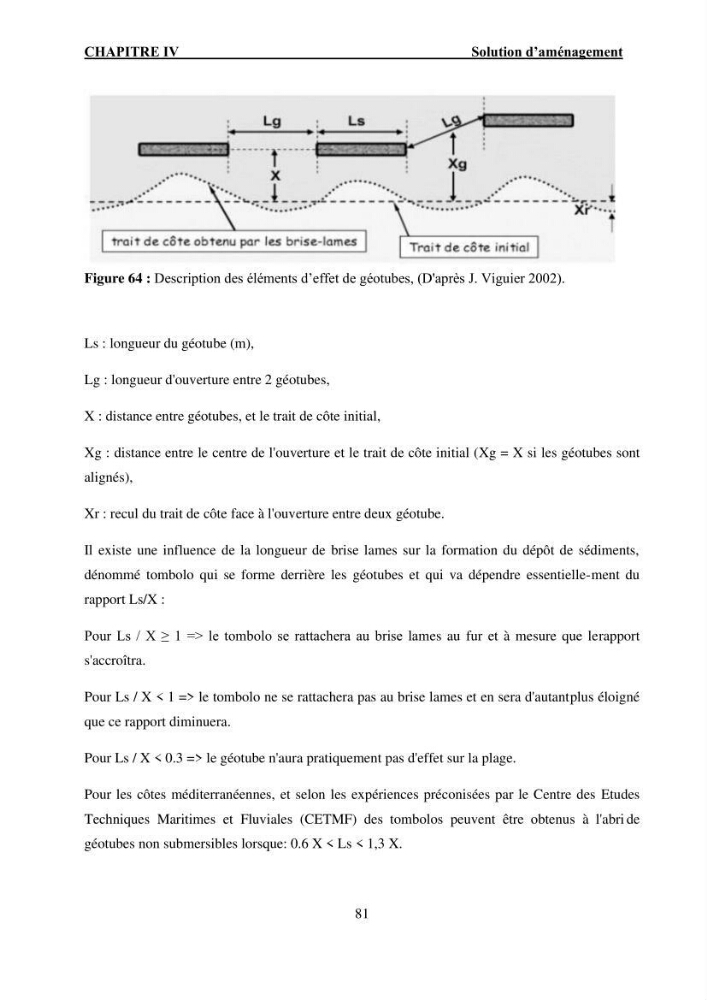

Figure 64 : Description des éléments d’effet de géotubes, (D'après J. Viguier 2002).
