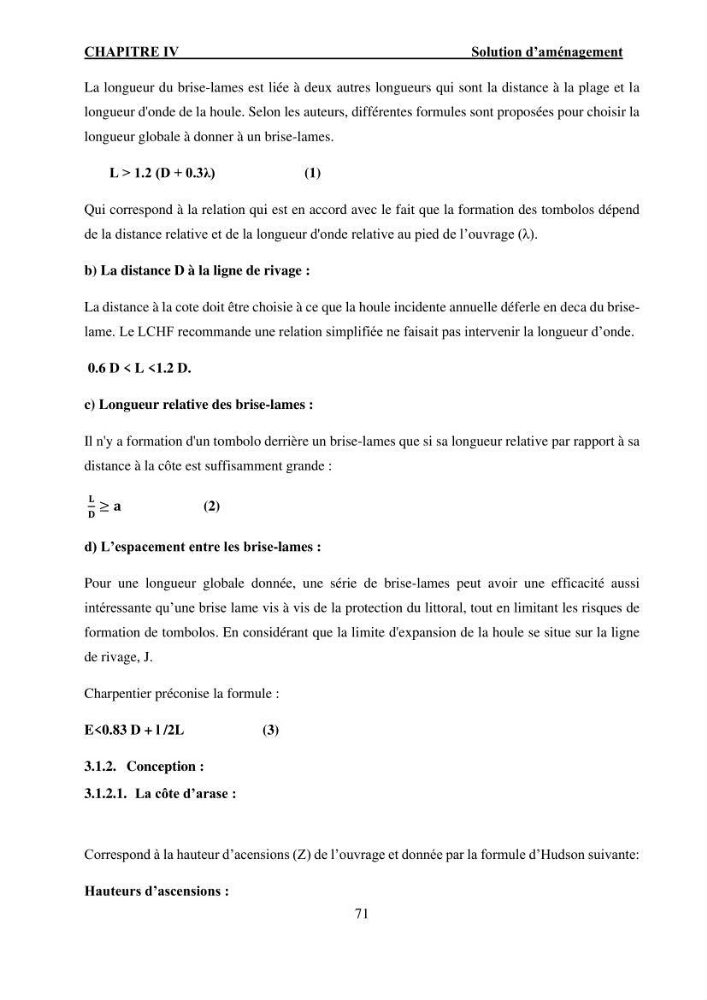

CHAPITRE Ⅳ
Solution d’aménagement
71
La longueur du brise-lames est liée à deux autres longueurs qui sont la distance à la plage et la
longueur d'onde de la houle. Selon les auteurs, différentes formules sont proposées pour choisir la
longueur globale à donner à un brise-lames.
L > 1.2 (D + 0.3λ)
(1)
Qui correspond à la relation qui est en accord avec le fait que la formation des tombolos dépend
de la distance relative et de la longueur d'onde relative au pied de l’ouvrage (λ).
b) La distance D à la ligne de rivage :
La distance à la cote doit être choisie à ce que la houle incidente annuelle déferle en deca du briselame. Le LCHF recommande une relation simplifiée ne faisait pas intervenir la longueur d’onde.
0.6 D < L <1.2 D.
c) Longueur relative des brise-lames :
Il n'y a formation d'un tombolo derrière un brise-lames que si sa longueur relative par rapport à sa
distance à la côte est suffisamment grande :
í µí°
í µí°
≥ í µí°
(2)
d) L’espacement entre les brise-lames :
Pour une longueur globale donnée, une série de brise-lames peut avoir une efficacité aussi
intéressante qu’une brise lame vis à vis de la protection du littoral, tout en limitant les risques de
formation de tombolos. En considérant que la limite d'expansion de la houle se situe sur la ligne
de rivage, J.
Charpentier préconise la formule :
E<0.83 D + l /2L
(3)
3.1.2. Conception :
3.1.2.1. La côte d’arase :
Correspond à la hauteur d’acensions (Z) de l’ouvrage et donnée par la formule d’Hudson suivante:
Hauteurs d’ascensions :
