PARTIE C
Chapitre II caractéristiques de la diatomite
152
(I)
(J)

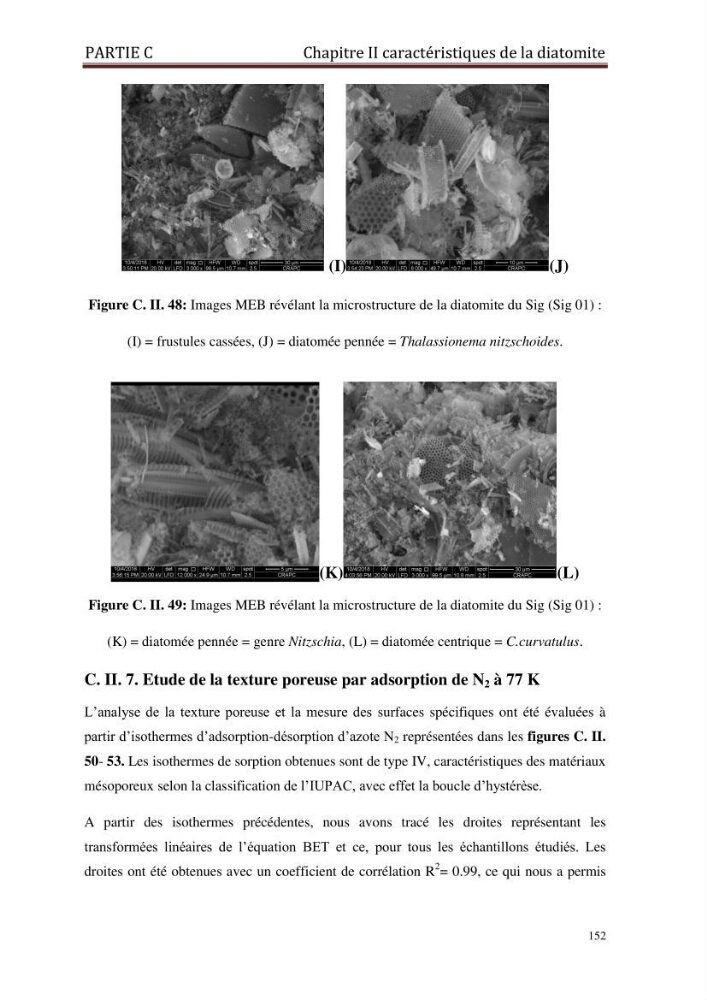

Figure C. II. 48: Images MEB révélant la microstructure de la diatomite du Sig (Sig 01) :
(I) = frustules cassées, (J) = diatomée pennée = Thalassionema nitzschoides.
(K)
(L)
Figure C. II. 49: Images MEB révélant la microstructure de la diatomite du Sig (Sig 01) :
(K) = diatomée pennée = genre Nitzschia, (L) = diatomée centrique = C.curvatulus.
C. II. 7. Etude de la texture poreuse par adsorption de N 2 à 77 K
L’analyse de la texture poreuse et la mesure des surfaces spécifiques ont été évaluées à
partir d’isothermes d’adsorption-désorption d’azote N 2 représentées dans les figures C. II.
50- 53. Les isothermes de sorption obtenues sont de type IV, caractéristiques des matériaux
mésoporeux selon la classification de l’IUPAC, avec effet la boucle d’hystérèse.
A partir des isothermes précédentes, nous avons tracé les droites représentant les
transformées linéaires de l’équation BET et ce, pour tous les échantillons étudiés. Les
droites ont été obtenues avec un coefficient de corrélation R
2 = 0.99, ce qui nous a permis
