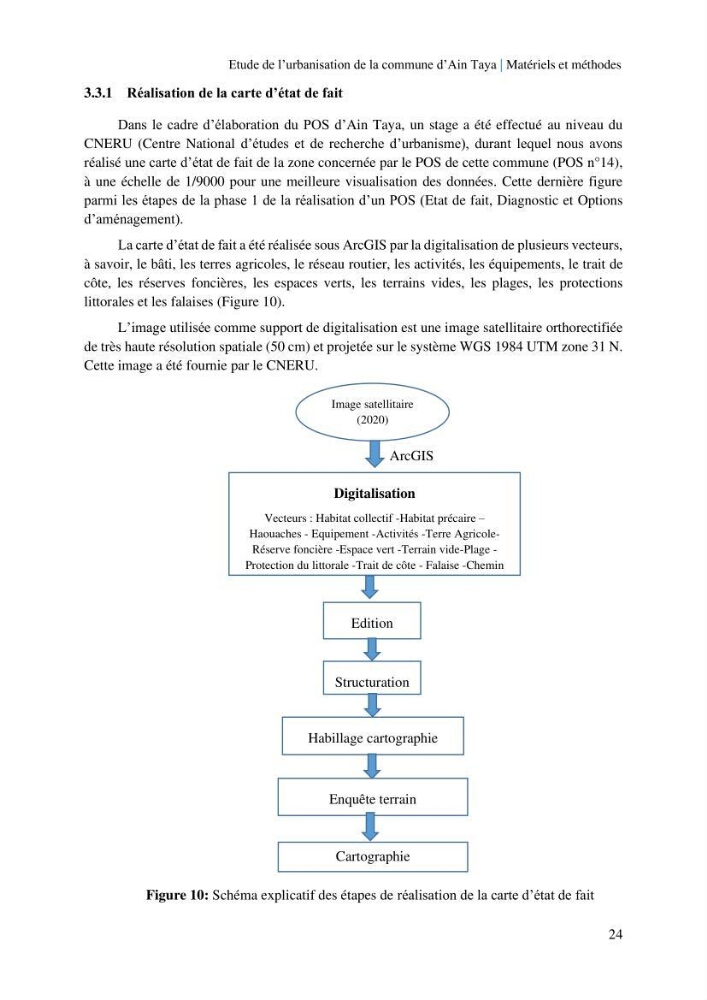

Etude de l’urbanisation de la commune d’Ain Taya | Matériels et méthodes
24
3.3.1 Réalisation de la carte d’état de fait
Dans le cadre d’élaboration du POS d’Ain Taya, un stage a été effectué au niveau du
CNERU (Centre National d’études et de recherche d’urbanisme), durant lequel nous avons
réalisé une carte d’état de fait de la zone concernée par le POS de cette commune (POS n°14),
à une échelle de 1/9000 pour une meilleure visualisation des données. Cette dernière figure
parmi les étapes de la phase 1 de la réalisation d’un POS (Etat de fait, Diagnostic et Options
d’aménagement).
La carte d’état de fait a été réalisée sous ArcGIS par la digitalisation de plusieurs vecteurs,
à savoir, le bâti, les terres agricoles, le réseau routier, les activités, les équipements, le trait de
côte, les réserves foncières, les espaces verts, les terrains vides, les plages, les protections
littorales et les falaises (Figure 10).
L’image utilisée comme support de digitalisation est une image satellitaire orthorectifiée
de très haute résolution spatiale (50 cm) et projetée sur le système WGS 1984 UTM zone 31 N.
Cette image a été fournie par le CNERU.
Image satellitaire
(2020)
Digitalisation
Vecteurs : Habitat collectif -Habitat précaire –
Haouaches - Equipement -Activités -Terre AgricoleRéserve foncière -Espace vert -Terrain vide-Plage -
Protection du littorale -Trait de côte - Falaise -Chemin
Cartographie
ArcGIS
Figure 10: Schéma explicatif des étapes de réalisation de la carte d’état de fait
Edition
Structuration
Enquête terrain
Habillage cartographie
