Chapitre II
Matériels et Méthodes
Aouimeur.K & Beziane.D
ENSSMAL
Page 30
Données du trait de côte : Les données point du trait de côte ont étés obtenue par la
digitalisation de trait de côte à partir de Google Earth Pro.
Données sédimentaires : le diamètre moyen (Dn50) du grain ont été obtenus à partir de LEM
en 2016, qui est 0,163 avec coefficient de gradation égale 1,93 .
Création de la MESH :
Importation des données :
Ouvrir Mesh Génération et choisir le système de projection : WGS_1984_UTM_Z31N, Avec
la commande Onglet Data → Import Boundary.
On importe le contour ou la limite du maillage à partir des données ; trait de côte en (fichier
*.xyz).
Avec la commande Onglet Data → Import Scatter Data, les données bathymétriques sont
importées en (fichiers *.xyz), view→ zoom de extented of data.
Génération du maillage triangulaire avec la commande Generate mesh. (Voir figure 18)

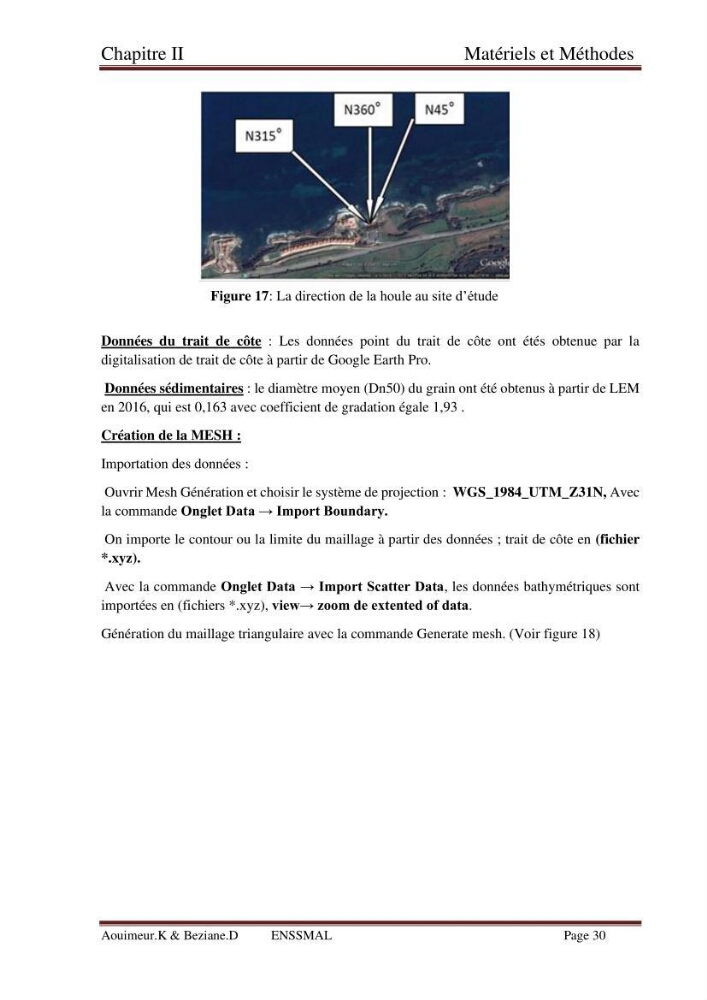

Figure 17: La direction de la houle au site d’étude
Matériels et Méthodes
Aouimeur.K & Beziane.D
ENSSMAL
Page 30
Données du trait de côte : Les données point du trait de côte ont étés obtenue par la
digitalisation de trait de côte à partir de Google Earth Pro.
Données sédimentaires : le diamètre moyen (Dn50) du grain ont été obtenus à partir de LEM
en 2016, qui est 0,163 avec coefficient de gradation égale 1,93 .
Création de la MESH :
Importation des données :
Ouvrir Mesh Génération et choisir le système de projection : WGS_1984_UTM_Z31N, Avec
la commande Onglet Data → Import Boundary.
On importe le contour ou la limite du maillage à partir des données ; trait de côte en (fichier
*.xyz).
Avec la commande Onglet Data → Import Scatter Data, les données bathymétriques sont
importées en (fichiers *.xyz), view→ zoom de extented of data.
Génération du maillage triangulaire avec la commande Generate mesh. (Voir figure 18)
Figure 17: La direction de la houle au site d’étude
