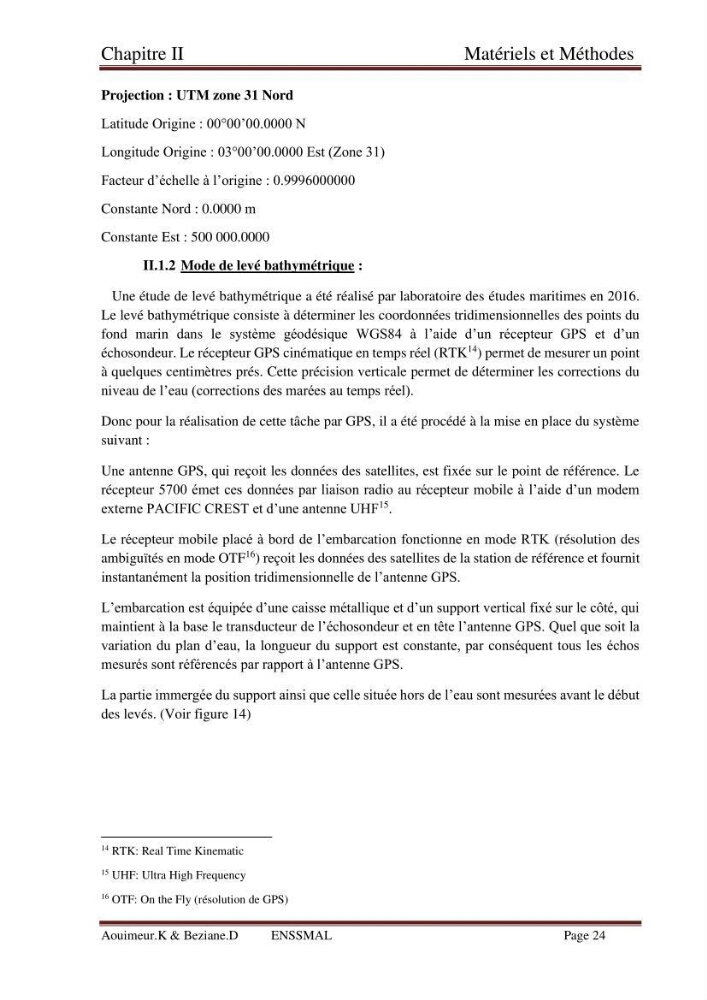

Chapitre II
Matériels et Méthodes
Aouimeur.K & Beziane.D
ENSSMAL
Page 24
Projection : UTM zone 31 Nord
Latitude Origine : 00°00’00.0000 N
Longitude Origine : 03°00’00.0000 Est (Zone 31)
Facteur d’échelle à l’origine : 0.9996000000
Constante Nord : 0.0000 m
Constante Est : 500 000.0000
II.1.2 Mode de levé bathymétrique :
Une étude de levé bathymétrique a été réalisé par laboratoire des études maritimes en 2016.
Le levé bathymétrique consiste à déterminer les coordonnées tridimensionnelles des points du
fond marin dans le système géodésique WGS84 à l’aide d’un récepteur GPS et d’un
échosondeur. Le récepteur GPS cinématique en temps réel (RTK
14 ) permet de mesurer un point
à quelques centimètres prés. Cette précision verticale permet de déterminer les corrections du
niveau de l’eau (corrections des marées au temps réel).
Donc pour la réalisation de cette tâche par GPS, il a été procédé à la mise en place du système
suivant :
Une antenne GPS, qui reçoit les données des satellites, est fixée sur le point de référence. Le
récepteur 5700 émet ces données par liaison radio au récepteur mobile à l’aide d’un modem
externe PACIFIC CREST et d’une antenne UHF
15 .
Le récepteur mobile placé à bord de l’embarcation fonctionne en mode RTK (résolution des
ambiguïtés en mode OTF
16 ) reçoit les données des satellites de la station de référence et fournit
instantanément la position tridimensionnelle de l’antenne GPS.
L’embarcation est équipée d’une caisse métallique et d’un support vertical fixé sur le côté, qui
maintient à la base le transducteur de l’échosondeur et en tête l’antenne GPS. Quel que soit la
variation du plan d’eau, la longueur du support est constante, par conséquent tous les échos
mesurés sont référencés par rapport à l’antenne GPS.
La partie immergée du support ainsi que celle située hors de l’eau sont mesurées avant le début
des levés. (Voir figure 14)
14 RTK: Real Time Kinematic
15 UHF: Ultra High Frequency
16 OTF: On the Fly (résolution de GPS)
