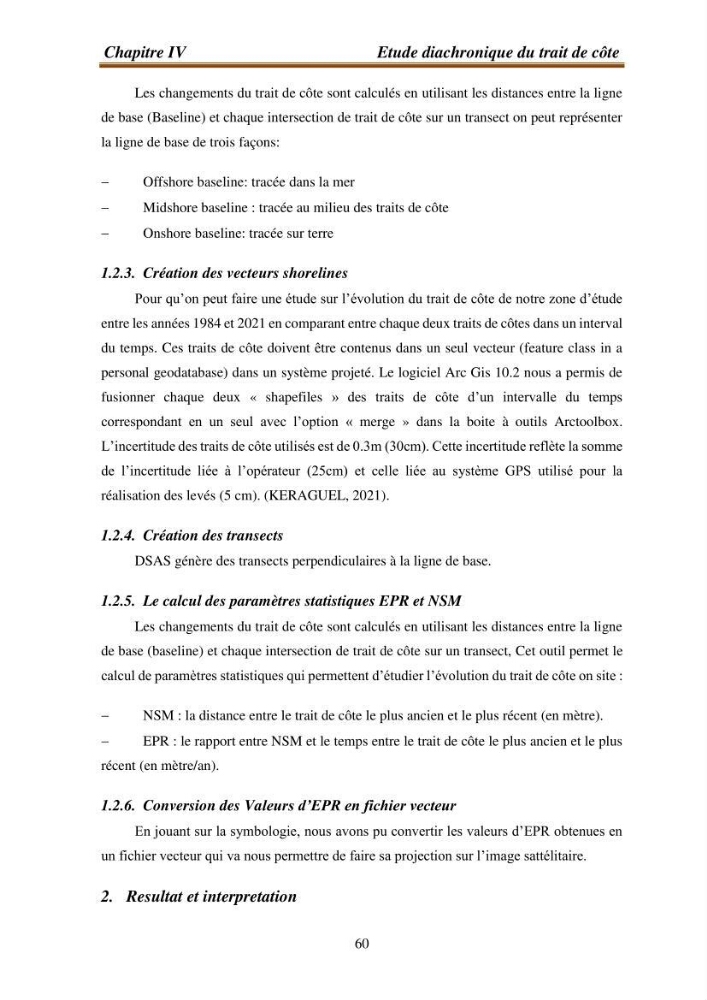

Chapitre IV
Etude diachronique du trait de côte
60
Les changements du trait de côte sont calculés en utilisant les distances entre la ligne
de base (Baseline) et chaque intersection de trait de côte sur un transect on peut représenter
la ligne de base de trois façons:
Offshore baseline: tracée dans la mer
Midshore baseline : tracée au milieu des traits de côte
Onshore baseline: tracée sur terre
1.2.3. Création des vecteurs shorelines
Pour qu’on peut faire une étude sur l’évolution du trait de côte de notre zone d’étude
entre les années 1984 et 2021 en comparant entre chaque deux traits de côtes dans un interval
du temps. Ces traits de côte doivent être contenus dans un seul vecteur (feature class in a
personal geodatabase) dans un système projeté. Le logiciel Arc Gis 10.2 nous a permis de
fusionner chaque deux « shapefiles » des traits de côte d’un intervalle du temps
correspondant en un seul avec l’option « merge » dans la boite à outils Arctoolbox.
L’incertitude des traits de côte utilisés est de 0.3m (30cm). Cette incertitude reflète la somme
de l’incertitude liée à l’opérateur (25cm) et celle liée au système GPS utilisé pour la
réalisation des levés (5 cm). (KERAGUEL, 2021).
1.2.4. Création des transects
DSAS génère des transects perpendiculaires à la ligne de base.
1.2.5. Le calcul des paramètres statistiques EPR et NSM
Les changements du trait de côte sont calculés en utilisant les distances entre la ligne
de base (baseline) et chaque intersection de trait de côte sur un transect, Cet outil permet le
calcul de paramètres statistiques qui permettent d’étudier l’évolution du trait de côte on site :
NSM : la distance entre le trait de côte le plus ancien et le plus récent (en mètre).
EPR : le rapport entre NSM et le temps entre le trait de côte le plus ancien et le plus
récent (en mètre/an).
1.2.6. Conversion des Valeurs d’EPR en fichier vecteur
En jouant sur la symbologie, nous avons pu convertir les valeurs d’EPR obtenues en
un fichier vecteur qui va nous permettre de faire sa projection sur l’image sattélitaire.
2. Resultat et interpretation
