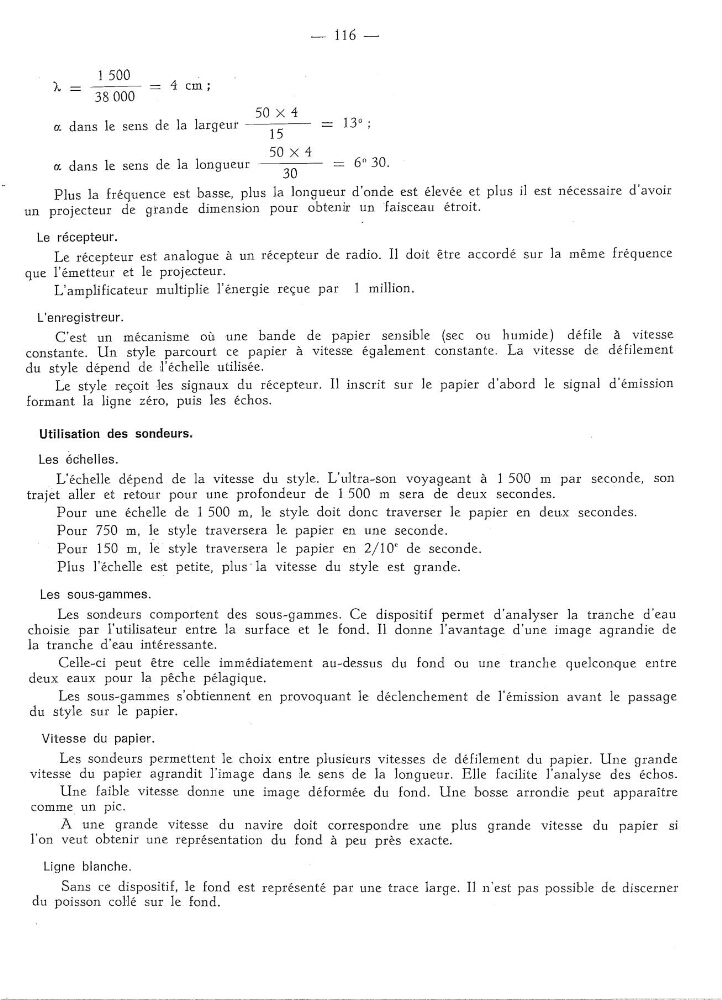

116 ——
,
1 500
.
.
}V : ___— = 41 cm;
38 000
50 >< 41
0
ou
dans le sens de la largeur ——————15
=
13
;
50 >< 41
ou
dans le sens de la longueur ——-—30
:
60 30.
Plus la fréquence est basse, plus la longueur d’onde est élevée et plus il est nécessaire d’avoir
un
projecteur de grande dimension pour obtenir un faisceau étroit.
Le récepteur.
Le récepteur est analogue à un récepteur de radio. Il doit être accordé sur la même fréquence
que l’émetteur et le projecteur.
L’amplificateur multiplie l’énergie reçue par
1 million.
L‘enregistreur.
C'est un
mécanisme
où
une
bande de papier sensible (sec ou humide)
défile
à
vitesse
constante.
Un style parcourt ce papier à vitesse également constante. La vitesse de défilement
du style dépend de l’échelle utilisée.
Le style reçoit les signaux du récepteur. Il inscrit sur le papier d’abord le signal d'émission
formant la ligne zéro, puis les échos.
Utilisation des sondeurs.
_
Les echeHes.
L’échelle dépend de la vitesse du style. L’ultræson voyageant à 1500 m par seconde, son
trajet aller et retour pour une profondeur de 1500 m sera de deux secondes.
Pour une échelle de 1500 m, le style doit donc traverser le papier en deux secondes.
Pour 750 m, le style traversera le papier en une seconde.
Pour 150 m, le style traversera le papier en 2/10c de seconde.
Plus l’échelle est petite, plus'la vitesse du style est grande.
Les sous—gammes.
Les sondeurs comportent des sous—gammes. Ce dispositif permet d'analyser la tranche d'eau
choisie par l'utilisateur entre la surface et le fond. Il donne l’avantage d'une image agrandie de
la tranche d’eau intéressante.
Celleæi peut être celle immédiatement au—dessus du fond ou une tranche quelconque entre
deux eaux pour la pêche pélagique.
Les sou&gammes s’obtiennent en provoquant le déclenchement de l’émission avant le passage
du style sur le papier.
Vitesse du papier.
Les sondeurs permettent le choix entre plusieurs vitesses de défilement du papier. Une grande
vitesse du papier agrandit l’image dans le sens de la longueur. Elle facilite l’analyse des échos.
Une faible vitesse donne une image déformée du fond. Une bosse arrondie peut apparaître
comme un pic.
A une
grande vitesse du navire doit correspondre une plus grande vitesse du papier si
l’on veut obtenir une représentation du fond à peu près exacte.
Ligne blanche.
Sans ce diSpositif, le fond est représenté par une trace large. Il n’est pas possible de discerner
du poisson collé sur le fond.
