JWÉCANÏQUÊ CIRCULATOÏRE
231
tions de la pression intracardiaque sur le cheval. (les variations de
pression du sang dans les cavités du cœur sont les manifestations
directes de l’activité des parois auriculo—ventriculaires. La méthode de
Chauveau et Marey dite d’exploration intracardiaque est le moyen
d’étude le plus dèle de la révolution cardiaque.
L’appareillage de Chauveau et Marey est constitué par une ampoule
O
‘U
0
”U
C
I
T
a
&
l
A.
A
|
;
_

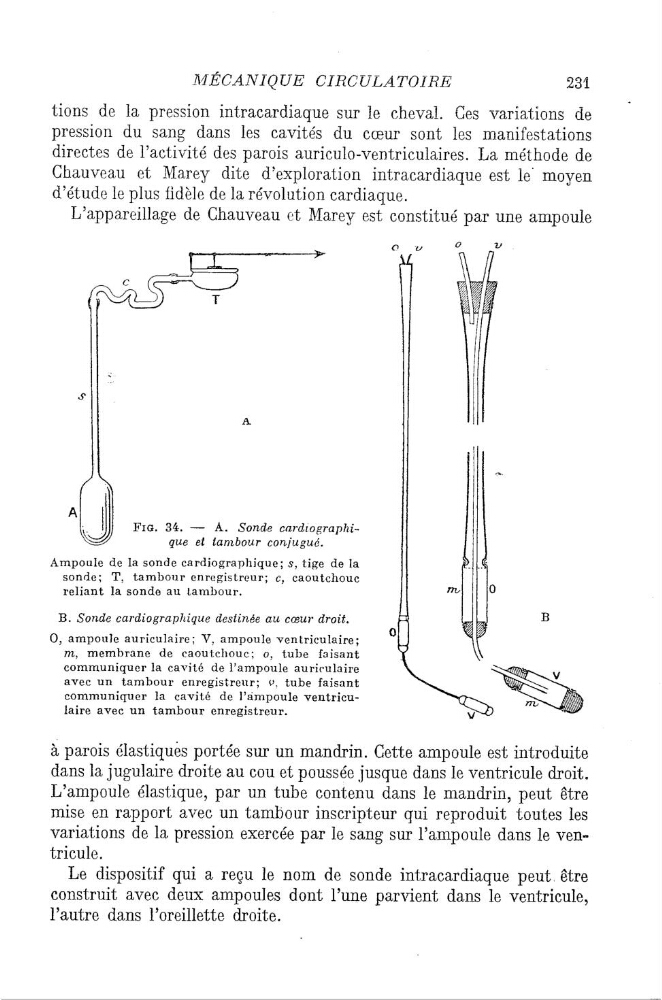

FIG. 34. —
A.
Sonde cardiographi—
que et tambour conjugué.
Ampoule de la sonde cardiographique; s, tige de la
_
.'
sonde; T, tambour enregistreur; c, caoutchouc
reliant la sonde au tambour.
""
0
B. Sonde cardiographique destinée au cœur droit.
B
O, ampoule auriculaire; V, ampoule ventriculaire;
0
m,
membrane de caoutchouc; 0, tube faisant
_
communiquer la cavité de l’ampoule auriculaire
V
avec un
tambour enregistreur; v, tube faisant
communiquer la cavité de l’ampoule ventricu—
laire avec un tambour enregistreur.
\,
à parois élastiques portée sur un mandrin. Cette ampoule est introduite
dans la jugulaire droite au cou et poussée jusque dans le ventricule droit.
L’ampoule élastique, par un tube contenu dans le mandrin, peut être
mise en rapport avec un tambour inscripteur qui reproduit toutes les
variations de la pression exercée par le sang sur l’ampoule dans le ven—
tricule.
Le dispositif qui a reçu le nom de sonde intracardiaque peut être
construit avec deux ampoules dont l’une parvient dans le ventricule,
l’autre dans l’oreillette droite.
