Télédétection et ressources en eau/Remote sensing and water resources
53

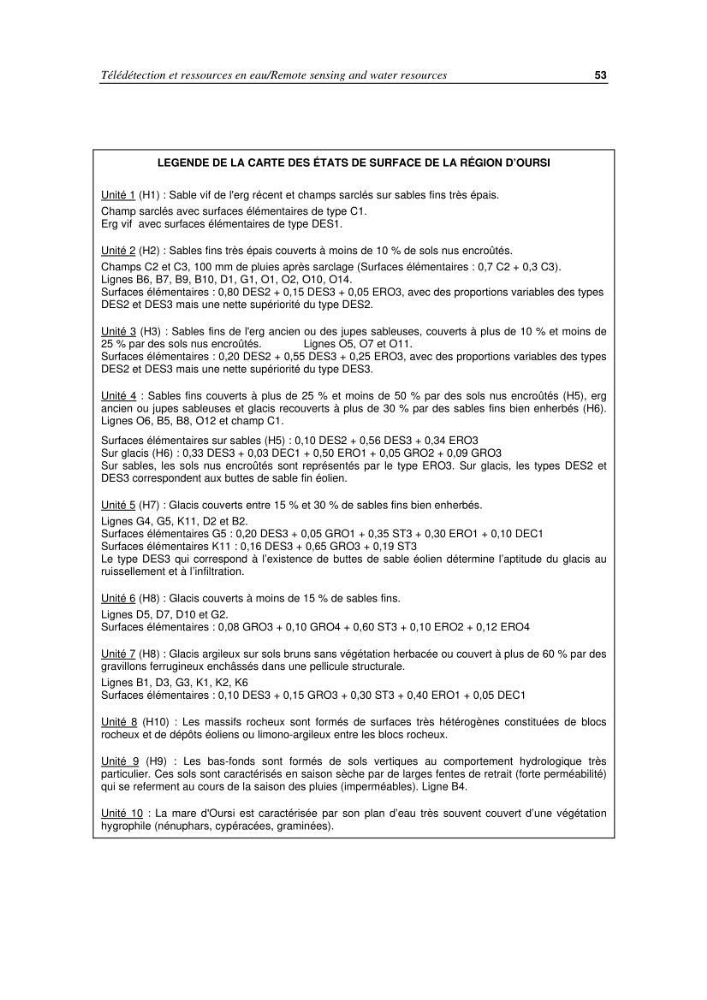

LEGENDE DE LA CARTE DES ÉTATS DE SURFACE DE LA RÉGION D’OURSI
Unité 1 (H1) : Sable vif de l'erg récent et champs sarclés sur sables fins très épais.
Champ sarclés avec surfaces élémentaires de type C1.
Erg vif avec surfaces élémentaires de type DES1.
Unité 2 (H2) : Sables fins très épais couverts à moins de 10 % de sols nus encroûtés.
Champs C2 et C3, 100 mm de pluies après sarclage (Surfaces élémentaires : 0,7 C2 + 0,3 C3).
Lignes B6, B7, B9, B10, D1, G1, O1, O2, O10, O14.
Surfaces élémentaires : 0,80 DES2 + 0,15 DES3 + 0,05 ERO3, avec des proportions variables des types
DES2 et DES3 mais une nette supériorité du type DES2.
Unité 3 (H3) : Sables fins de l'erg ancien ou des jupes sableuses, couverts à plus de 10 % et moins de
25 % par des sols nus encroûtés.
Lignes O5, O7 et O11.
Surfaces élémentaires : 0,20 DES2 + 0,55 DES3 + 0,25 ERO3, avec des proportions variables des types
DES2 et DES3 mais une nette supériorité du type DES3.
Unité 4 : Sables fins couverts à plus de 25 % et moins de 50 % par des sols nus encroûtés (H5), erg
ancien ou jupes sableuses et glacis recouverts à plus de 30 % par des sables fins bien enherbés (H6).
Lignes O6, B5, B8, O12 et champ C1.
Surfaces élémentaires sur sables (H5) : 0,10 DES2 + 0,56 DES3 + 0,34 ERO3
Sur glacis (H6) : 0,33 DES3 + 0,03 DEC1 + 0,50 ERO1 + 0,05 GRO2 + 0,09 GRO3
Sur sables, les sols nus encroûtés sont représentés par le type ERO3. Sur glacis, les types DES2 et
DES3 correspondent aux buttes de sable fin éolien.
Unité 5 (H7) : Glacis couverts entre 15 % et 30 % de sables fins bien enherbés.
Lignes G4, G5, K11, D2 et B2.
Surfaces élémentaires G5 : 0,20 DES3 + 0,05 GRO1 + 0,35 ST3 + 0,30 ERO1 + 0,10 DEC1
Surfaces élémentaires K11 : 0,16 DES3 + 0,65 GRO3 + 0,19 ST3
Le type DES3 qui correspond à l’existence de buttes de sable éolien détermine l’aptitude du glacis au
ruissellement et à l’infiltration.
Unité 6 (H8) : Glacis couverts à moins de 15 % de sables fins.
Lignes D5, D7, D10 et G2.
Surfaces élémentaires : 0,08 GRO3 + 0,10 GRO4 + 0,60 ST3 + 0,10 ERO2 + 0,12 ERO4
Unité 7 (H8) : Glacis argileux sur sols bruns sans végétation herbacée ou couvert à plus de 60 % par des
gravillons ferrugineux enchâssés dans une pellicule structurale.
Lignes B1, D3, G3, K1, K2, K6
Surfaces élémentaires : 0,10 DES3 + 0,15 GRO3 + 0,30 ST3 + 0,40 ERO1 + 0,05 DEC1
Unité 8 (H10) : Les massifs rocheux sont formés de surfaces très hétérogènes constituées de blocs
rocheux et de dépôts éoliens ou limono-argileux entre les blocs rocheux.
Unité 9 (H9) : Les bas-fonds sont formés de sols vertiques au comportement hydrologique très
particulier. Ces sols sont caractérisés en saison sèche par de larges fentes de retrait (forte perméabilité)
qui se referment au cours de la saison des pluies (imperméables). Ligne B4.
Unité 10 : La mare d'Oursi est caractérisée par son plan d’eau très souvent couvert d’une végétation
hygrophile (nénuphars, cypéracées, graminées).
