Session 3 : Une application du modèle GRASS/ANSWERS
408
Le modèle hydrologique fonctionnant sur une grille de maille carrée, le système d’information
géographique permet de transformer les données cartographiques de base en un jeu de paramètres
distribués. Des tables attributaires simples permettent à l’utilisateur de fournir les valeurs de ces
paramètres d’entrée.
Les données disponibles
Le bassin versant de Ndiba (16,5 km²) est situé dans la région agricole du Siné Saloum au
Sénégal. Le modelé général de la région est un ensemble de vastes plateaux tabulaires de 30 à 60
mètres d’altitude, entaillés par un réseau de larges vallées de faible pente. De 1970 à 1990, la
proportion de terres cultivées par rapport à la surface totale est passée de 40% à 75% (Perez et
al. 1996).
Le logiciel GRASS a été alimenté à partir d’une image classée LANDSAT-TM du 28/11/90
et d’une carte topographique issue d’orthophotoplans au 1/25 000 (OMVG, 1983). La
classification d’image a été réalisée sur un mode dirigé en utilisant des transects d’entraînement et
la méthode du maximum de vraisemblance sous hypothèse gaussienne. Les résultats ont permis
de déterminer trois classes de sol (sables, limons, sablo-limoneux) et cinq classes d’occupation du
sol, en fonction de la densité de végétation (Puech, 1994). La carte d’occupation des sols a été
ramenée à trois classes correspondant aux zones de culture, brousse et forêt claire (figure 1). Les
matrices de confusion associées fournissent une précision globale de 59 % et 74 % pour les plans

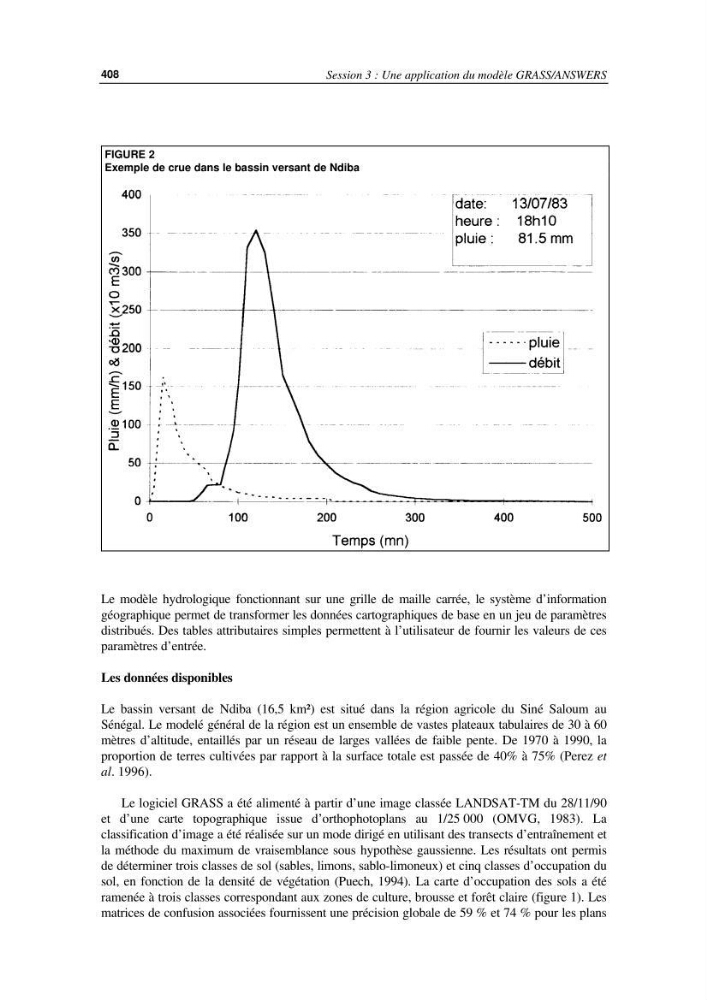

FIGURE 2
Exemple de crue dans le bassin versant de Ndiba
408
Le modèle hydrologique fonctionnant sur une grille de maille carrée, le système d’information
géographique permet de transformer les données cartographiques de base en un jeu de paramètres
distribués. Des tables attributaires simples permettent à l’utilisateur de fournir les valeurs de ces
paramètres d’entrée.
Les données disponibles
Le bassin versant de Ndiba (16,5 km²) est situé dans la région agricole du Siné Saloum au
Sénégal. Le modelé général de la région est un ensemble de vastes plateaux tabulaires de 30 à 60
mètres d’altitude, entaillés par un réseau de larges vallées de faible pente. De 1970 à 1990, la
proportion de terres cultivées par rapport à la surface totale est passée de 40% à 75% (Perez et
al. 1996).
Le logiciel GRASS a été alimenté à partir d’une image classée LANDSAT-TM du 28/11/90
et d’une carte topographique issue d’orthophotoplans au 1/25 000 (OMVG, 1983). La
classification d’image a été réalisée sur un mode dirigé en utilisant des transects d’entraînement et
la méthode du maximum de vraisemblance sous hypothèse gaussienne. Les résultats ont permis
de déterminer trois classes de sol (sables, limons, sablo-limoneux) et cinq classes d’occupation du
sol, en fonction de la densité de végétation (Puech, 1994). La carte d’occupation des sols a été
ramenée à trois classes correspondant aux zones de culture, brousse et forêt claire (figure 1). Les
matrices de confusion associées fournissent une précision globale de 59 % et 74 % pour les plans
FIGURE 2
Exemple de crue dans le bassin versant de Ndiba
