Télédétection et ressources en eau/Remote sensing and water resources
169

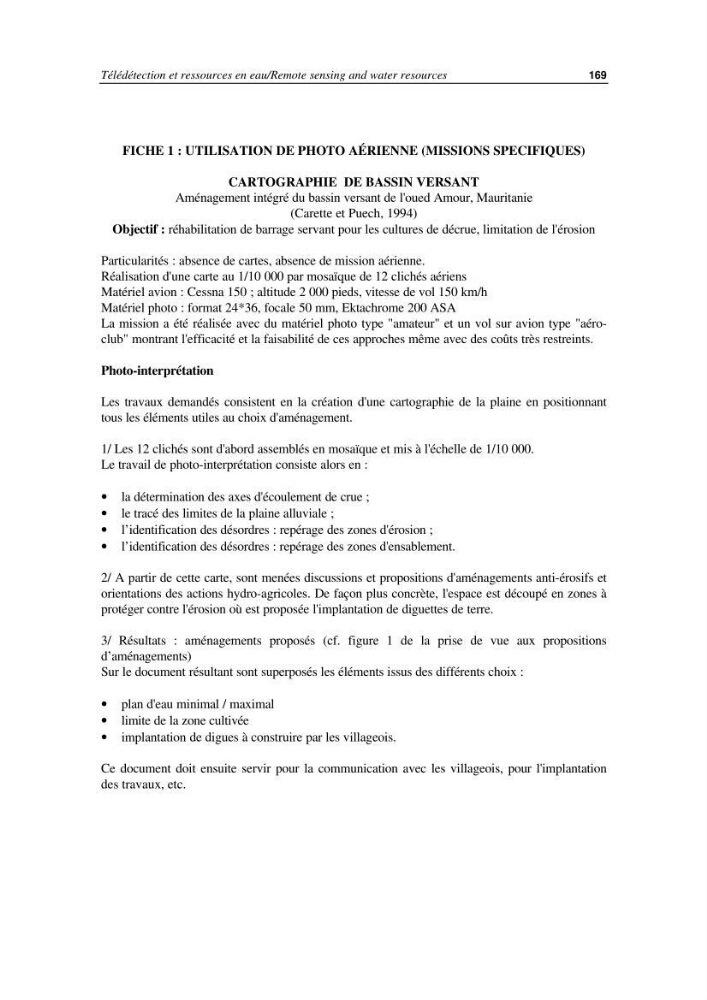

FICHE 1 : UTILISATION DE PHOTO AÉRIENNE (MISSIONS SPECIFIQUES)
CARTOGRAPHIE DE BASSIN VERSANT
Aménagement intégré du bassin versant de l'oued Amour, Mauritanie
(Carette et Puech, 1994)
Objectif : réhabilitation de barrage servant pour les cultures de décrue, limitation de l'érosion
Particularités : absence de cartes, absence de mission aérienne.
Réalisation d'une carte au 1/10 000 par mosaïque de 12 clichés aériens
Matériel avion : Cessna 150 ; altitude 2 000 pieds, vitesse de vol 150 km/h
Matériel photo : format 24*36, focale 50 mm, Ektachrome 200 ASA
La mission a été réalisée avec du matériel photo type "amateur" et un vol sur avion type "aéroclub" montrant l'efficacité et la faisabilité de ces approches même avec des coûts très restreints.
Photo-interprétation
Les travaux demandés consistent en la création d'une cartographie de la plaine en positionnant
tous les éléments utiles au choix d'aménagement.
1/ Les 12 clichés sont d'abord assemblés en mosaïque et mis à l'échelle de 1/10 000.
Le travail de photo-interprétation consiste alors en :
• la détermination des axes d'écoulement de crue ;
• le tracé des limites de la plaine alluviale ;
• l’identification des désordres : repérage des zones d'érosion ;
• l’identification des désordres : repérage des zones d'ensablement.
2/ A partir de cette carte, sont menées discussions et propositions d'aménagements anti-érosifs et
orientations des actions hydro-agricoles. De façon plus concrète, l'espace est découpé en zones à
protéger contre l'érosion où est proposée l'implantation de diguettes de terre.
3/ Résultats : aménagements proposés (cf. figure 1 de la prise de vue aux propositions
d’aménagements)
Sur le document résultant sont superposés les éléments issus des différents choix :
• plan d'eau minimal / maximal
• limite de la zone cultivée
• implantation de digues à construire par les villageois.
Ce document doit ensuite servir pour la communication avec les villageois, pour l'implantation
des travaux, etc.
169
