Télédétection et ressources en eau/Remote sensing and water resources
131
Le birrimien est représenté par
des métasédiments et métavulcanites présents surtout dans la
partie centrale de la carte. Les
migmatites anciennes ont été
cartographiées dans la partie Est et
Nord-Est. Les gneiss traversent la
carte du NNO-SSE .
Réseaux de linéaments régionaux
Les linéaments identifiés à partir
des images TM et ceux identifiés
sur les photographies aériennes ont
été superposés aux fractures
observées à l’affleurement. Les
rosaces de direction, constituées à
partir de ces trois observations, ont
permis de déterminer les grandes
directions de fractures régionales
(figure 2).
Les deux premières méthodes
présentent des directions presque
similaires. Le diagramme de
fréquence à partir des observations
sur les affleurements est légèrement
différent
des
deux
autres
observations. Cela s'explique par le
fait que la couverture totale et
effective sur le terrain d'un site à
grande échelle étant humainement
impossible, le nombre de fréquences
d'observations de direction des
fractures est faible et même
incomplet par rapport aux méthodes
de télédétection. L’observation des
images satellite offre donc beaucoup
d'avantages et permet de gagner
beaucoup
de
temps
dans
l'élaboration
d'une
carte
de
fractures.
Sur la base de l'analyse
statistique et des informations
géologiques disponibles, la direction NE, correspondant à la
direction du birrimien, a été
considérée comme celle de la
déformation tectonique majeure.
Ainsi, les fractures proches du NE

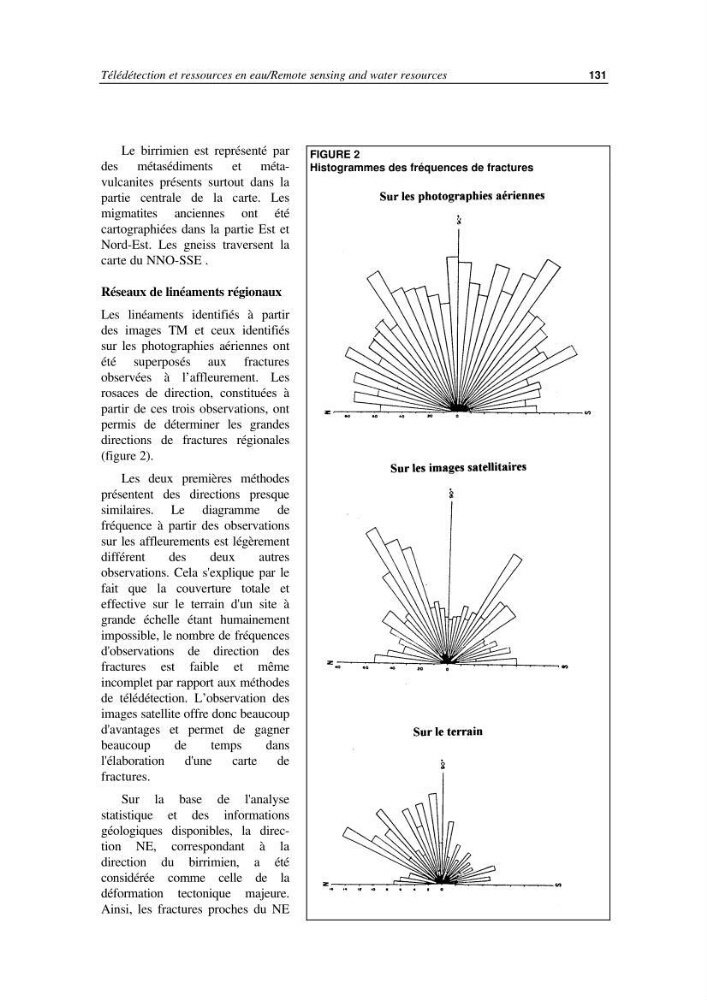

FIGURE 2
Histogrammes des fréquences de fractures
