Matériel et méthodes

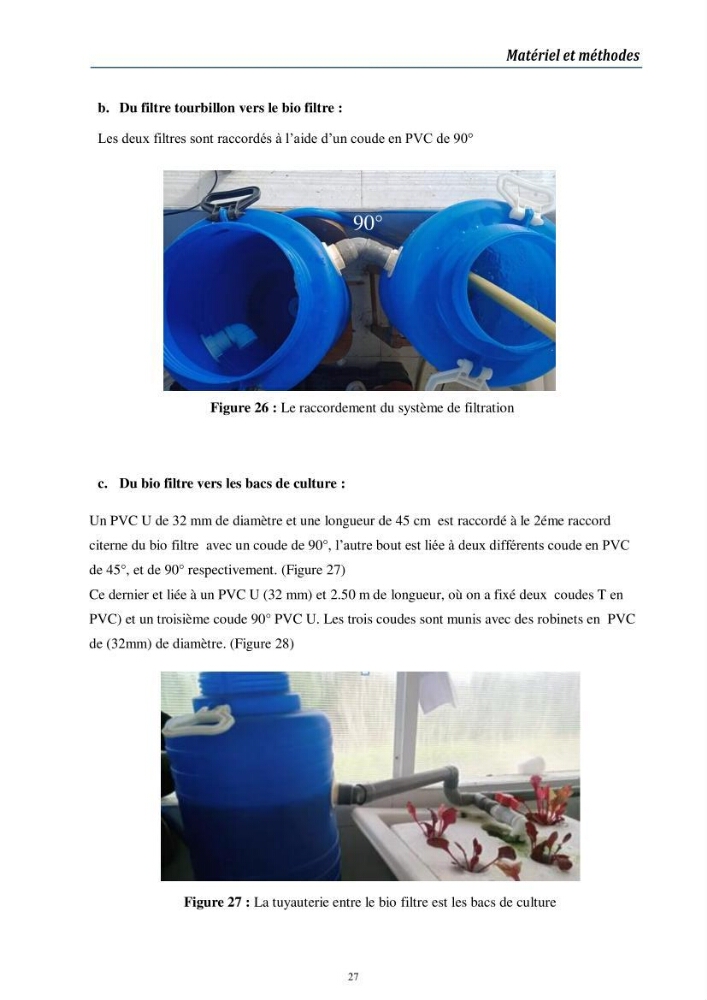

b. Du filtre tourbillon vers le bio filtre :
Les deux filtres sont raccordés à l’aide d’un coude en PVC de 90°
c. Du bio filtre vers les bacs de culture :
Un PVC U de 32 mm de diamètre et une longueur de 45 cm est raccordé à le 2éme raccord
citerne du bio filtre avec un coude de 90°, l’autre bout est liée à deux différents coude en PVC
de 45°, et de 90° respectivement. (Figure 27)
Ce dernier et liée à un PVC U (32 mm) et 2.50 m de longueur, où on a fixé deux coudes T en
PVC) et un troisième coude 90° PVC U. Les trois coudes sont munis avec des robinets en PVC
de (32mm) de diamètre. (Figure 28)
Figure 27 : La tuyauterie entre le bio filtre est les bacs de culture
Figure 26 : Le raccordement du système de filtration
90°
27
