Chapitre Ⅳ
Solution d’aménagement
69

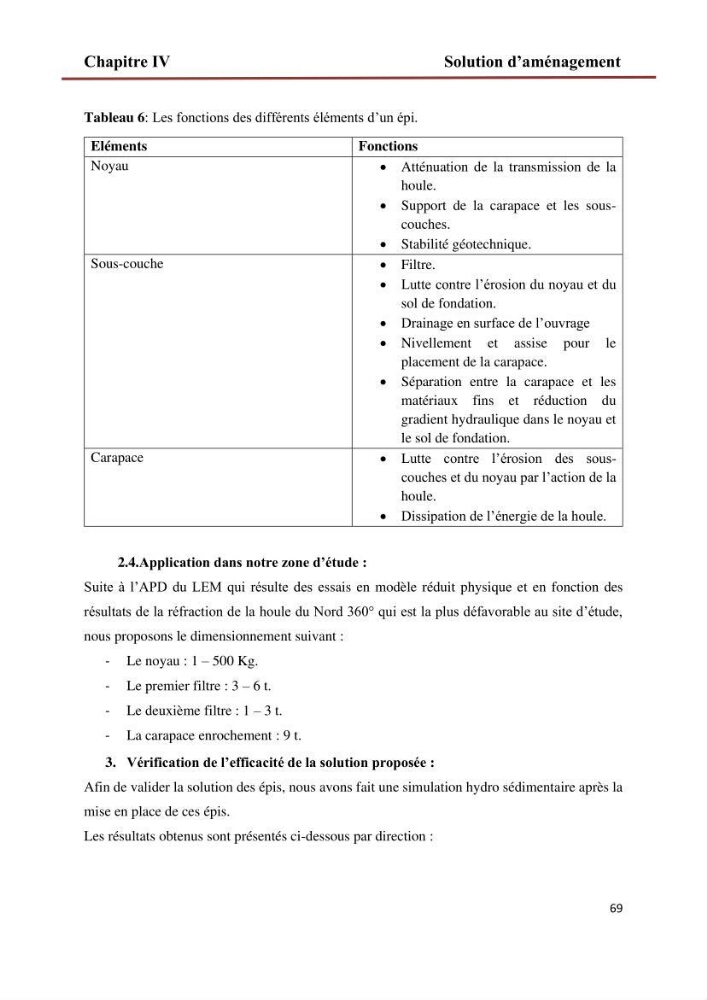

Tableau 6: Les fonctions des différents éléments d’un épi.
Eléments
Fonctions
Noyau
• Atténuation de la transmission de la
houle.
• Support de la carapace et les souscouches.
• Stabilité géotechnique.
Sous-couche
• Filtre.
• Lutte contre l’érosion du noyau et du
sol de fondation.
• Drainage en surface de l’ouvrage
• Nivellement et assise pour le
placement de la carapace.
• Séparation entre la carapace et les
matériaux fins et réduction du
gradient hydraulique dans le noyau et
le sol de fondation.
Carapace
• Lutte contre l’érosion des souscouches et du noyau par l’action de la
houle.
• Dissipation de l’énergie de la houle.
2.4.Application dans notre zone d’étude :
Suite à l’APD du LEM qui résulte des essais en modèle réduit physique et en fonction des
résultats de la réfraction de la houle du Nord 360° qui est la plus défavorable au site d’étude,
nous proposons le dimensionnement suivant :
- Le noyau : 1 – 500 Kg.
- Le premier filtre : 3 – 6 t.
- Le deuxième filtre : 1 – 3 t.
- La carapace enrochement : 9 t.
3. Vérification de l’efficacité de la solution proposée :
Afin de valider la solution des épis, nous avons fait une simulation hydro sédimentaire après la
mise en place de ces épis.
Les résultats obtenus sont présentés ci-dessous par direction :
