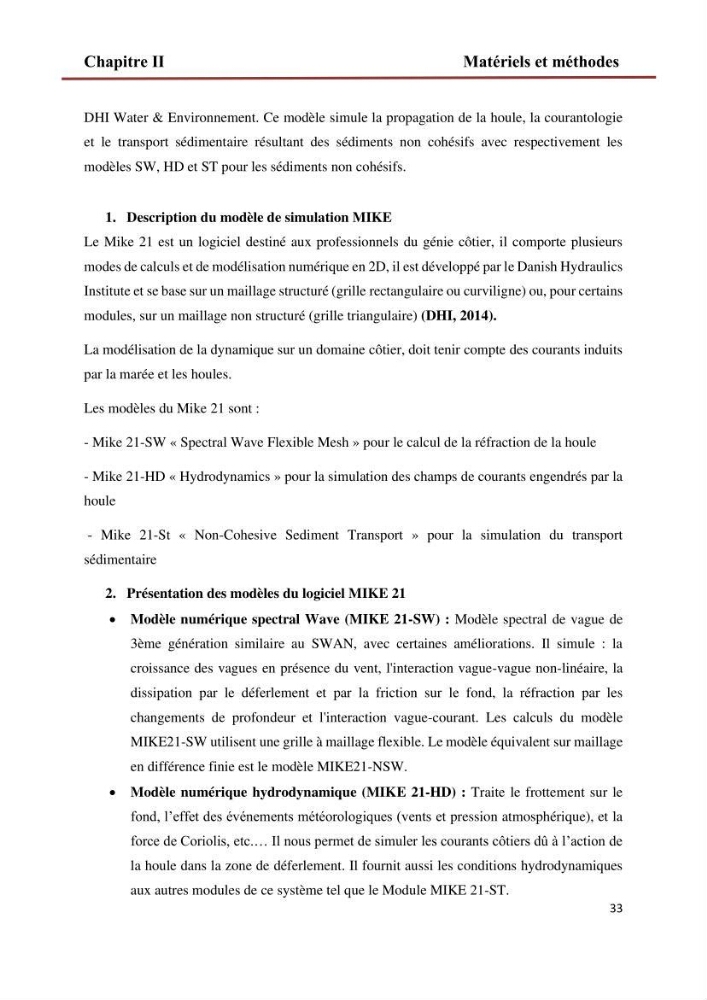

Chapitre Ⅱ
Matériels et méthodes
33
DHI Water & Environnement. Ce modèle simule la propagation de la houle, la courantologie
et le transport sédimentaire résultant des sédiments non cohésifs avec respectivement les
modèles SW, HD et ST pour les sédiments non cohésifs.
1. Description du modèle de simulation MIKE
Le Mike 21 est un logiciel destiné aux professionnels du génie côtier, il comporte plusieurs
modes de calculs et de modélisation numérique en 2D, il est développé par le Danish Hydraulics
Institute et se base sur un maillage structuré (grille rectangulaire ou curviligne) ou, pour certains
modules, sur un maillage non structuré (grille triangulaire) (DHI, 2014).
La modélisation de la dynamique sur un domaine côtier, doit tenir compte des courants induits
par la marée et les houles.
Les modèles du Mike 21 sont :
- Mike 21-SW « Spectral Wave Flexible Mesh » pour le calcul de la réfraction de la houle
- Mike 21-HD « Hydrodynamics » pour la simulation des champs de courants engendrés par la
houle
- Mike 21-St « Non-Cohesive Sediment Transport » pour la simulation du transport
sédimentaire
2. Présentation des modèles du logiciel MIKE 21
• Modèle numérique spectral Wave (MIKE 21-SW) : Modèle spectral de vague de
3ème génération similaire au SWAN, avec certaines améliorations. Il simule : la
croissance des vagues en présence du vent, l'interaction vague-vague non-linéaire, la
dissipation par le déferlement et par la friction sur le fond, la réfraction par les
changements de profondeur et l'interaction vague-courant. Les calculs du modèle
MIKE21-SW utilisent une grille à maillage flexible. Le modèle équivalent sur maillage
en différence finie est le modèle MIKE21-NSW.
• Modèle numérique hydrodynamique (MIKE 21-HD) : Traite le frottement sur le
fond, l’effet des événements météorologiques (vents et pression atmosphérique), et la
force de Coriolis, etc.… Il nous permet de simuler les courants côtiers dû à l’action de
la houle dans la zone de déferlement. Il fournit aussi les conditions hydrodynamiques
aux autres modules de ce système tel que le Module MIKE 21-ST.
