Chapitre 2
Matériels et Méthodes
10
2.1.1. Présentation du balisage de la limite supérieure
Le balisage de la limite supérieure de Bou Ismaïl, mis en place en 2015, est constitué
d’une dizaine de balises, espacées de 5 m les unes des autres. Les balises utilisées sont des blocs
en béton de forme tronconique dont le diamètre moyen est de 30 cm, pour une hauteur de 17
cm et un poids d’environ 23 kg. Ces dernières sont ancrées sur le substrat à l’aide de trois tiges
métalliques, d’une longueur de 50 cm. Chacune des balises est numérotée et pourvue d’un
flotteur numéroté relié à un anneau métallique fixé au centre de la balise, pour faciliter son
repérage ultérieur. La profondeur de chaque balise et l’orientation des balises les unes par
rapport aux autres, ont été également relevées. En outre, des piquets photographiques (tige
métallique de 1.5 m de long) sont installés à 1.5 m en aval de chaque balise. Des photographies
de l’herbier en arrière des balises, sont réalisées à partir de ces piquets dont la distance et la
position sont connues (Figure 4).

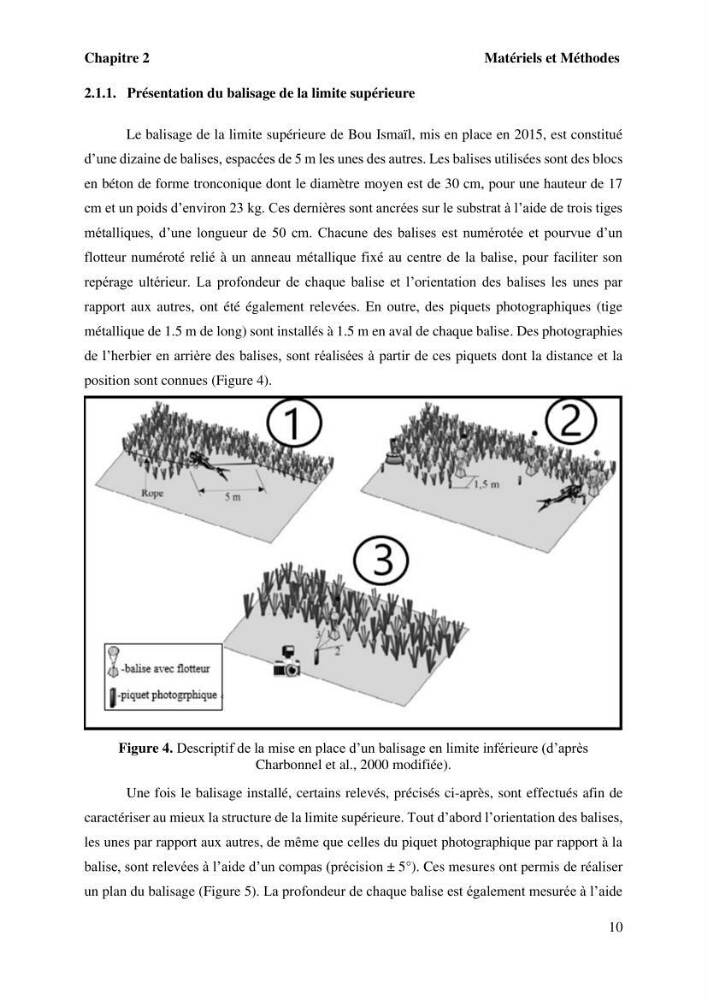

Figure 4. Descriptif de la mise en place d’un balisage en limite inférieure (d’après
Charbonnel et al., 2000 modifiée).
Une fois le balisage installé, certains relevés, précisés ci-après, sont effectués afin de
caractériser au mieux la structure de la limite supérieure. Tout d’abord l’orientation des balises,
les unes par rapport aux autres, de même que celles du piquet photographique par rapport à la
balise, sont relevées à l’aide d’un compas (précision ± 5°). Ces mesures ont permis de réaliser
un plan du balisage (Figure 5). La profondeur de chaque balise est également mesurée à l’aide
