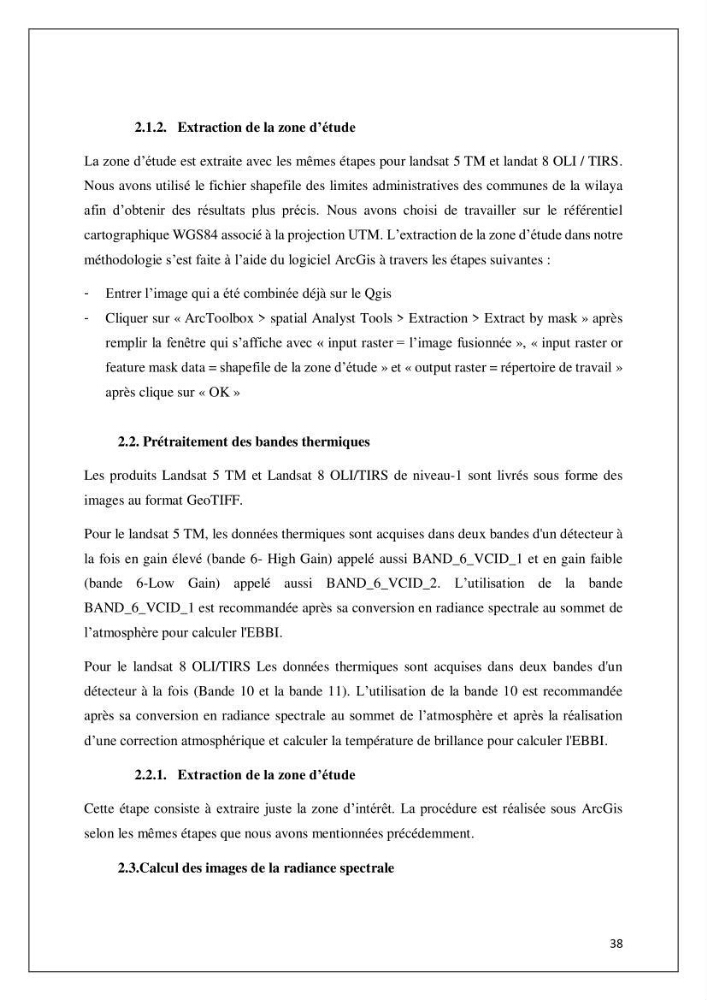

2.1.2. Extraction de la zone d’étude
La zone d’étude est extraite avec les mêmes étapes pour landsat 5 TM et landat 8 OLI / TIRS.
Nous avons utilisé le fichier shapefile des limites administratives des communes de la wilaya
afin d’obtenir des résultats plus précis. Nous avons choisi de travailler sur le référentiel
cartographique WGS84 associé à la projection UTM. L’extraction de la zone d’étude dans notre
méthodologie s’est faite à l’aide du logiciel ArcGis à travers les étapes suivantes :
- Entrer l’image qui a été combinée déjà sur le Qgis
- Cliquer sur « ArcToolbox > spatial Analyst Tools > Extraction > Extract by mask » après
remplir la fenêtre qui s’affiche avec « input raster = l’image fusionnée », « input raster or
feature mask data = shapefile de la zone d’étude » et « output raster = répertoire de travail »
après clique sur « OK »
2.2. Prétraitement des bandes thermiques
Les produits Landsat 5 TM et Landsat 8 OLI/TIRS de niveau-1 sont livrés sous forme des
images au format GeoTIFF.
Pour le landsat 5 TM, les données thermiques sont acquises dans deux bandes d'un détecteur à
la fois en gain élevé (bande 6- High Gain) appelé aussi BAND_6_VCID_1 et en gain faible
(bande 6-Low Gain) appelé aussi BAND_6_VCID_2. L’utilisation de la bande
BAND_6_VCID_1 est recommandée après sa conversion en radiance spectrale au sommet de
l’atmosphère pour calculer l'EBBI.
Pour le landsat 8 OLI/TIRS Les données thermiques sont acquises dans deux bandes d'un
détecteur à la fois (Bande 10 et la bande 11). L’utilisation de la bande 10 est recommandée
après sa conversion en radiance spectrale au sommet de l’atmosphère et après la réalisation
d’une correction atmosphérique et calculer la température de brillance pour calculer l'EBBI.
2.2.1. Extraction de la zone d’étude
Cette étape consiste à extraire juste la zone d’intérêt. La procédure est réalisée sous ArcGis
selon les mêmes étapes que nous avons mentionnées précédemment.
2.3.Calcul des images de la radiance spectrale
2.1.2. Extraction de la zone d’étude
La zone d’étude est extraite avec les mêmes étapes pour landsat 5 TM et landat 8 OLI / TIRS.
Nous avons utilisé le fichier shapefile des limites administratives des communes de la wilaya
afin d’obtenir des résultats plus précis. Nous avons choisi de travailler sur le référentiel
cartographique WGS84 associé à la projection UTM. L’extraction de la zone d’étude dans notre
méthodologie s’est faite à l’aide du logiciel ArcGis à travers les étapes suivantes :
- Entrer l’image qui a été combinée déjà sur le Qgis
- Cliquer sur « ArcToolbox > spatial Analyst Tools > Extraction > Extract by mask » après
remplir la fenêtre qui s’affiche avec « input raster = l’image fusionnée », « input raster or
feature mask data = shapefile de la zone d’étude » et « output raster = répertoire de travail »
après clique sur « OK »
2.2. Prétraitement des bandes thermiques
Les produits Landsat 5 TM et Landsat 8 OLI/TIRS de niveau-1 sont livrés sous forme des
images au format GeoTIFF.
Pour le landsat 5 TM, les données thermiques sont acquises dans deux bandes d'un détecteur à
la fois en gain élevé (bande 6- High Gain) appelé aussi BAND_6_VCID_1 et en gain faible
(bande 6-Low Gain) appelé aussi BAND_6_VCID_2. L’utilisation de la bande
BAND_6_VCID_1 est recommandée après sa conversion en radiance spectrale au sommet de
l’atmosphère pour calculer l'EBBI.
Pour le landsat 8 OLI/TIRS Les données thermiques sont acquises dans deux bandes d'un
détecteur à la fois (Bande 10 et la bande 11). L’utilisation de la bande 10 est recommandée
après sa conversion en radiance spectrale au sommet de l’atmosphère et après la réalisation
d’une correction atmosphérique et calculer la température de brillance pour calculer l'EBBI.
2.2.1. Extraction de la zone d’étude
Cette étape consiste à extraire juste la zone d’intérêt. La procédure est réalisée sous ArcGis
selon les mêmes étapes que nous avons mentionnées précédemment.
2.3.Calcul des images de la radiance spectrale
