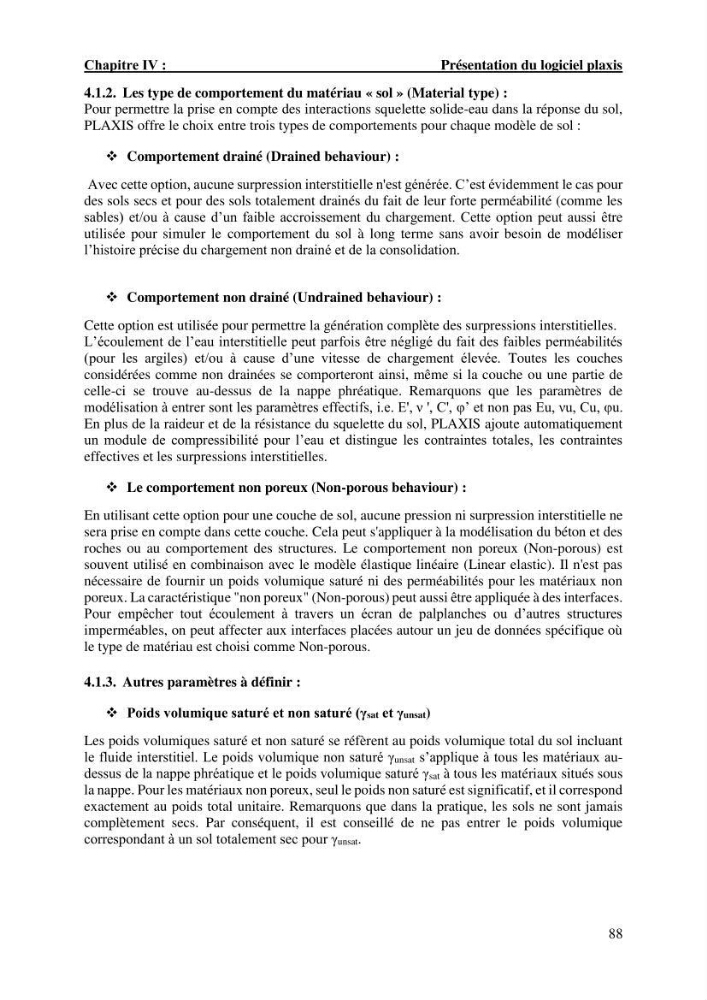

Chapitre Ⅳ :
Présentation du logiciel plaxis
88
4.1.2. Les type de comportement du matériau « sol » (Material type) :
Pour permettre la prise en compte des interactions squelette solide-eau dans la réponse du sol,
PLAXIS offre le choix entre trois types de comportements pour chaque modèle de sol :
Comportement drainé (Drained behaviour) :
Avec cette option, aucune surpression interstitielle n'est générée. C’est évidemment le cas pour
des sols secs et pour des sols totalement drainés du fait de leur forte perméabilité (comme les
sables) et/ou à cause d’un faible accroissement du chargement. Cette option peut aussi être
utilisée pour simuler le comportement du sol à long terme sans avoir besoin de modéliser
l’histoire précise du chargement non drainé et de la consolidation.
Comportement non drainé (Undrained behaviour) :
Cette option est utilisée pour permettre la génération complète des surpressions interstitielles.
L’écoulement de l’eau interstitielle peut parfois être négligé du fait des faibles perméabilités
(pour les argiles) et/ou à cause d’une vitesse de chargement élevée. Toutes les couches
considérées comme non drainées se comporteront ainsi, même si la couche ou une partie de
celle-ci se trouve au-dessus de la nappe phréatique. Remarquons que les paramètres de
modélisation à entrer sont les paramètres effectifs, i.e. E', ν ', C', φ’ et non pas Eu, νu, Cu, φu.
En plus de la raideur et de la résistance du squelette du sol, PLAXIS ajoute automatiquement
un module de compressibilité pour l’eau et distingue les contraintes totales, les contraintes
effectives et les surpressions interstitielles.
Le comportement non poreux (Non-porous behaviour) :
En utilisant cette option pour une couche de sol, aucune pression ni surpression interstitielle ne
sera prise en compte dans cette couche. Cela peut s'appliquer à la modélisation du béton et des
roches ou au comportement des structures. Le comportement non poreux (Non-porous) est
souvent utilisé en combinaison avec le modèle élastique linéaire (Linear elastic). Il n'est pas
nécessaire de fournir un poids volumique saturé ni des perméabilités pour les matériaux non
poreux. La caractéristique "non poreux" (Non-porous) peut aussi être appliquée à des interfaces.
Pour empêcher tout écoulement à travers un écran de palplanches ou d’autres structures
imperméables, on peut affecter aux interfaces placées autour un jeu de données spécifique où
le type de matériau est choisi comme Non-porous.
4.1.3. Autres paramètres à définir :
Poids volumique saturé et non saturé (γsat et γunsat)
Les poids volumiques saturé et non saturé se réfèrent au poids volumique total du sol incluant
le fluide interstitiel. Le poids volumique non saturé γunsat s’applique à tous les matériaux audessus de la nappe phréatique et le poids volumique saturé γsat à tous les matériaux situés sous
la nappe. Pour les matériaux non poreux, seul le poids non saturé est significatif, et il correspond
exactement au poids total unitaire. Remarquons que dans la pratique, les sols ne sont jamais
complètement secs. Par conséquent, il est conseillé de ne pas entrer le poids volumique
correspondant à un sol totalement sec pour γunsat.
