Chapitre Ⅳ :
Présentation du logiciel plaxis
84
Géogrilles : Les géogrilles sont des éléments élancés possédant une rigidité normale mais
aucune rigidité de flexion. Les géotextiles ne peuvent résister qu’à des efforts de traction et
non à des efforts de compression. Ces éléments sont principalement utilisés pour modéliser
des renforcements de sol. Les géogrilles peuvent aussi être utilisées en combinaison avec
des éléments nœud à nœud pour simuler un tirant. Dans ce cas, la géogrille est utilisée pour
modéliser le scellement, et l’élément nœud à nœud représente la partie libre du tirant.
Interfaces : Une "épaisseur virtuelle" est assignée à chaque interface. C’est une dimension
fictive utilisée pour définir les caractéristiques du matériau affectées à l’interface. La
rugosité de l’interface est modélisée par le choix d’une valeur convenable du facteur de
réduction des efforts à l’interface (R inter). Ce facteur relie les caractéristiques de l’interface
(frottement de la paroi et adhérence) aux caractéristiques du sol (angle de frottement et
cohésion).
Eléments nœud à nœud : Les éléments nœud à nœud sont des éléments élastiques utilisés
pour modéliser des liaisons entre deux points.
Ancrages à tête fixe : Les ancrages à tête fixe sont des éléments élastiques qui servent à
modéliser une liaison à partir d’un seul point.
Tunnels : L’option Tunnels permet de créer des sections de tunnel circulaires ou non, à
intégrer dans le modèle géométrique. Une section de tunnel est composée d’arcs et de lignes,
auxquels on peut ajouter un soutènement et une interface.
3.4. Chargements et conditions limites :
Le menu chargement (Loads) contient les options permettant d’introduire les surcharges,
charges linéiques ou charges ponctuelles, ainsi que les déplacements imposés. Ils peuvent
être appliqués aux limites du modèle aussi bien qu’à l’intérieur de celui-ci.
PLAXIS propose divers conditions limites :
Des déplacements imposés (Prescribed displacements),
Blocages : Ce sont des déplacements imposés nuls (Total fixity),
Blocage en rotation (Rotation fixity),
Blocages standards : Des blocages en déplacements et en rotation (Standard fixities),
Des drains (Drains) et des puits (Well) peuvent être imposés au sol.

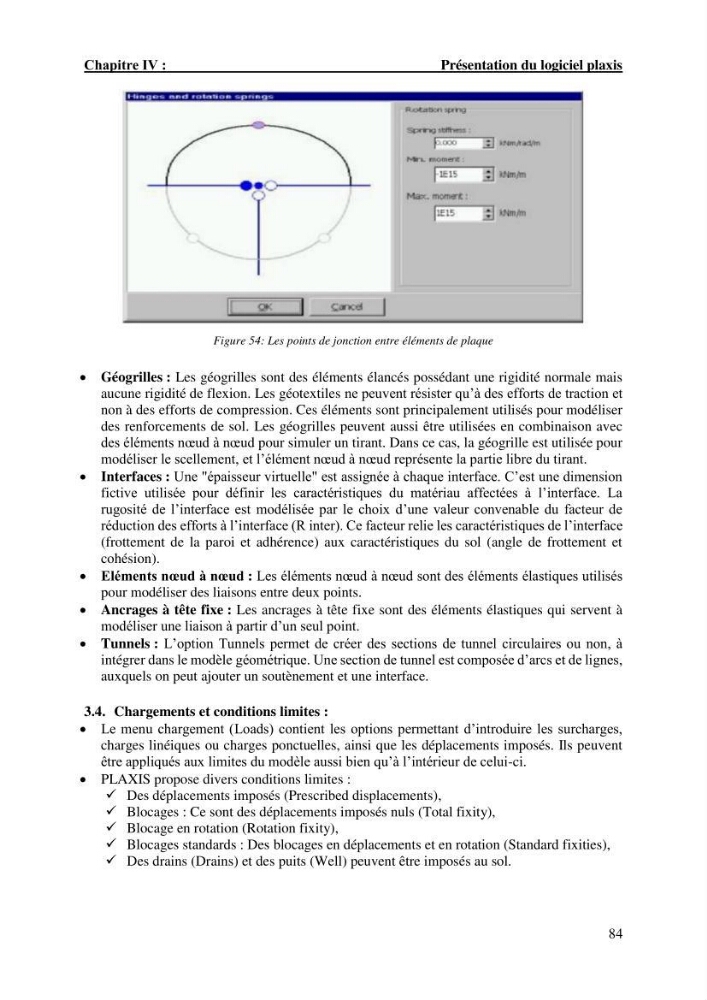

Figure 54: Les points de jonction entre éléments de plaque
Présentation du logiciel plaxis
84
Géogrilles : Les géogrilles sont des éléments élancés possédant une rigidité normale mais
aucune rigidité de flexion. Les géotextiles ne peuvent résister qu’à des efforts de traction et
non à des efforts de compression. Ces éléments sont principalement utilisés pour modéliser
des renforcements de sol. Les géogrilles peuvent aussi être utilisées en combinaison avec
des éléments nœud à nœud pour simuler un tirant. Dans ce cas, la géogrille est utilisée pour
modéliser le scellement, et l’élément nœud à nœud représente la partie libre du tirant.
Interfaces : Une "épaisseur virtuelle" est assignée à chaque interface. C’est une dimension
fictive utilisée pour définir les caractéristiques du matériau affectées à l’interface. La
rugosité de l’interface est modélisée par le choix d’une valeur convenable du facteur de
réduction des efforts à l’interface (R inter). Ce facteur relie les caractéristiques de l’interface
(frottement de la paroi et adhérence) aux caractéristiques du sol (angle de frottement et
cohésion).
Eléments nœud à nœud : Les éléments nœud à nœud sont des éléments élastiques utilisés
pour modéliser des liaisons entre deux points.
Ancrages à tête fixe : Les ancrages à tête fixe sont des éléments élastiques qui servent à
modéliser une liaison à partir d’un seul point.
Tunnels : L’option Tunnels permet de créer des sections de tunnel circulaires ou non, à
intégrer dans le modèle géométrique. Une section de tunnel est composée d’arcs et de lignes,
auxquels on peut ajouter un soutènement et une interface.
3.4. Chargements et conditions limites :
Le menu chargement (Loads) contient les options permettant d’introduire les surcharges,
charges linéiques ou charges ponctuelles, ainsi que les déplacements imposés. Ils peuvent
être appliqués aux limites du modèle aussi bien qu’à l’intérieur de celui-ci.
PLAXIS propose divers conditions limites :
Des déplacements imposés (Prescribed displacements),
Blocages : Ce sont des déplacements imposés nuls (Total fixity),
Blocage en rotation (Rotation fixity),
Blocages standards : Des blocages en déplacements et en rotation (Standard fixities),
Des drains (Drains) et des puits (Well) peuvent être imposés au sol.
Figure 54: Les points de jonction entre éléments de plaque
