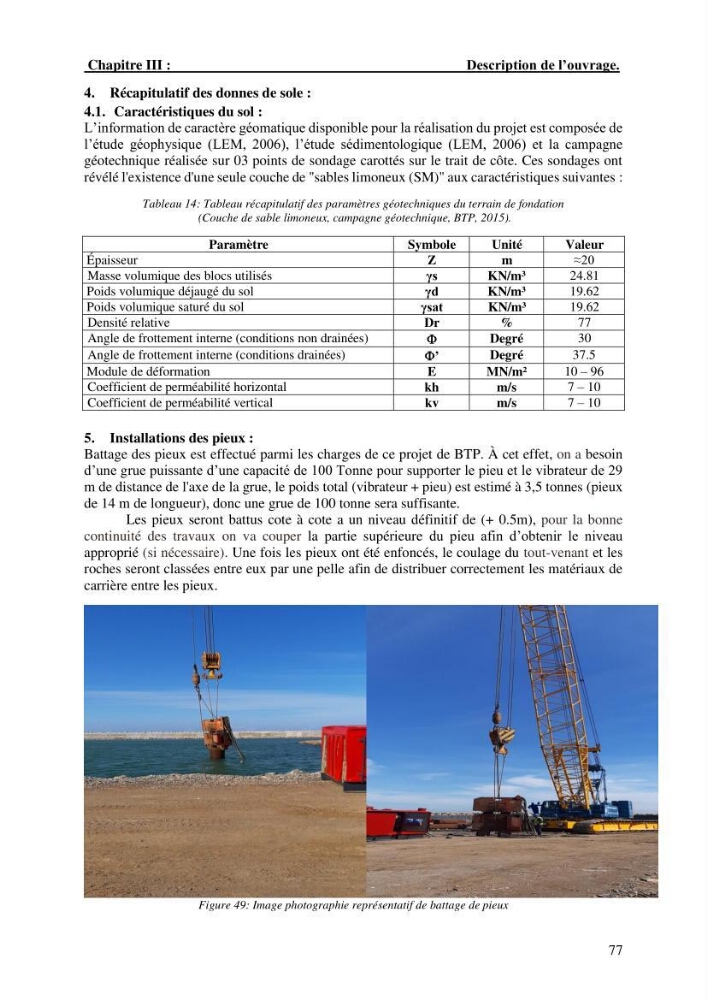

Chapitre III :
Description de l’ouvrage.
77
4. Récapitulatif des donnes de sole :
4.1. Caractéristiques du sol :
L’information de caractère géomatique disponible pour la réalisation du projet est composée de
l’étude géophysique (LEM, 2006), l’étude sédimentologique (LEM, 2006) et la campagne
géotechnique réalisée sur 03 points de sondage carottés sur le trait de côte. Ces sondages ont
révélé l'existence d'une seule couche de "sables limoneux (SM)" aux caractéristiques suivantes :
Tableau 14: Tableau récapitulatif des paramètres géotechniques du terrain de fondation
(Couche de sable limoneux, campagne géotechnique, BTP, 2015).
Paramètre
Symbole
Unité
Valeur
Épaisseur
Z
m
≈20
Masse volumique des blocs utilisés
γs
KN/m³
24.81
Poids volumique déjaugé du sol
γd
KN/m³
19.62
Poids volumique saturé du sol
γsat
KN/m³
19.62
Densité relative
Dr
%
77
Angle de frottement interne (conditions non drainées)
Degré
30
Angle de frottement interne (conditions drainées)
’
Degré
37.5
Module de déformation
E
MN/m²
10 – 96
Coefficient de perméabilité horizontal
kh
m/s
7 – 10
Coefficient de perméabilité vertical
kv
m/s
7 – 10
5. Installations des pieux :
Battage des pieux est effectué parmi les charges de ce projet de BTP. À cet effet, on a besoin
d’une grue puissante d’une capacité de 100 Tonne pour supporter le pieu et le vibrateur de 29
m de distance de l'axe de la grue, le poids total (vibrateur + pieu) est estimé à 3,5 tonnes (pieux
de 14 m de longueur), donc une grue de 100 tonne sera suffisante.
Les pieux seront battus cote à cote a un niveau définitif de (+ 0.5m), pour la bonne
continuité des travaux on va couper la partie supérieure du pieu afin d’obtenir le niveau
approprié (si nécessaire). Une fois les pieux ont été enfoncés, le coulage du tout-venant et les
roches seront classées entre eux par une pelle afin de distribuer correctement les matériaux de
carrière entre les pieux.
Figure 49: Image photographie représentatif de battage de pieux
