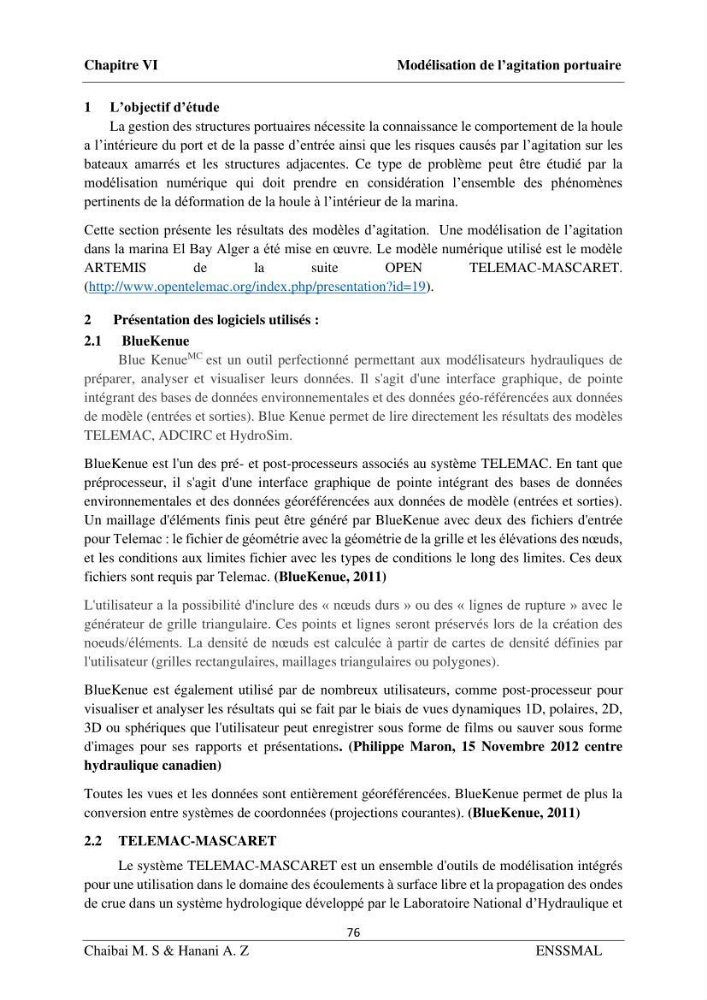

Chapitre VI
Modélisation de l’agitation portuaire
76
Chaibai M. S & Hanani A. Z
ENSSMAL
1 L’objectif d’étude
La gestion des structures portuaires nécessite la connaissance le comportement de la houle
a l’intérieure du port et de la passe d’entrée ainsi que les risques causés par l’agitation sur les
bateaux amarrés et les structures adjacentes. Ce type de problème peut être étudié par la
modélisation numérique qui doit prendre en considération l’ensemble des phénomènes
pertinents de la déformation de la houle à l’intérieur de la marina.
Cette section présente les résultats des modèles d’agitation. Une modélisation de l’agitation
dans la marina El Bay Alger a été mise en œuvre. Le modèle numérique utilisé est le modèle
ARTEMIS
de
la
suite
OPEN
TELEMAC-MASCARET.
(http://www.opentelemac.org/index.php/presentation?id=19).
2
Présentation des logiciels utilisés :
2.1 BlueKenue
Blue Kenue
MC est un outil perfectionné permettant aux modélisateurs hydrauliques de
préparer, analyser et visualiser leurs données. Il s'agit d'une interface graphique, de pointe
intégrant des bases de données environnementales et des données géo-référencées aux données
de modèle (entrées et sorties). Blue Kenue permet de lire directement les résultats des modèles
TELEMAC, ADCIRC et HydroSim.
BlueKenue est l'un des pré- et post-processeurs associés au système TELEMAC. En tant que
préprocesseur, il s'agit d'une interface graphique de pointe intégrant des bases de données
environnementales et des données géoréférencées aux données de modèle (entrées et sorties).
Un maillage d'éléments finis peut être généré par BlueKenue avec deux des fichiers d'entrée
pour Telemac : le fichier de géométrie avec la géométrie de la grille et les élévations des nœuds,
et les conditions aux limites fichier avec les types de conditions le long des limites. Ces deux
fichiers sont requis par Telemac. (BlueKenue, 2011)
L'utilisateur a la possibilité d'inclure des « nœuds durs » ou des « lignes de rupture » avec le
générateur de grille triangulaire. Ces points et lignes seront préservés lors de la création des
noeuds/éléments. La densité de nœuds est calculée à partir de cartes de densité définies par
l'utilisateur (grilles rectangulaires, maillages triangulaires ou polygones).
BlueKenue est également utilisé par de nombreux utilisateurs, comme post-processeur pour
visualiser et analyser les résultats qui se fait par le biais de vues dynamiques 1D, polaires, 2D,
3D ou sphériques que l'utilisateur peut enregistrer sous forme de films ou sauver sous forme
d'images pour ses rapports et présentations. (Philippe Maron, 15 Novembre 2012 centre
hydraulique canadien)
Toutes les vues et les données sont entièrement géoréférencées. BlueKenue permet de plus la
conversion entre systèmes de coordonnées (projections courantes). (BlueKenue, 2011)
2.2 TELEMAC-MASCARET
Le système TELEMAC-MASCARET est un ensemble d'outils de modélisation intégrés
pour une utilisation dans le domaine des écoulements à surface libre et la propagation des ondes
de crue dans un système hydrologique développé par le Laboratoire National d’Hydraulique et
